Opis

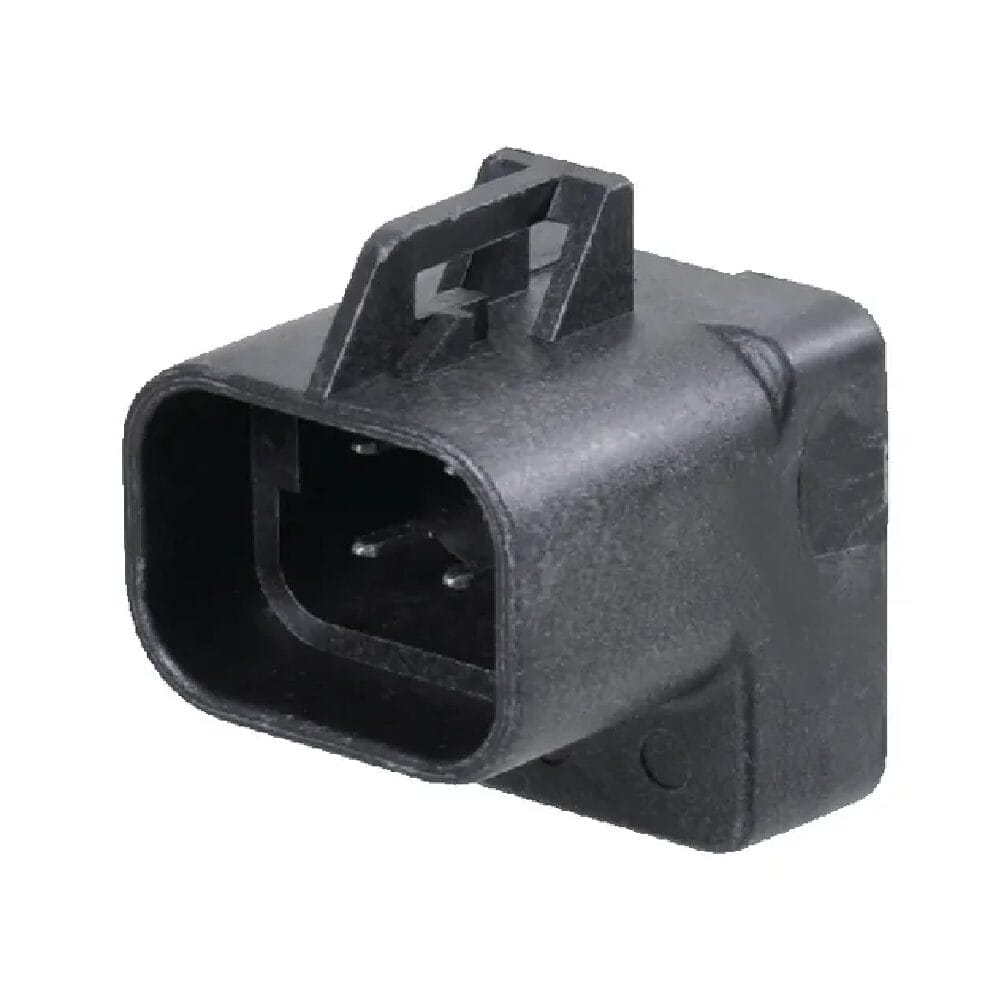

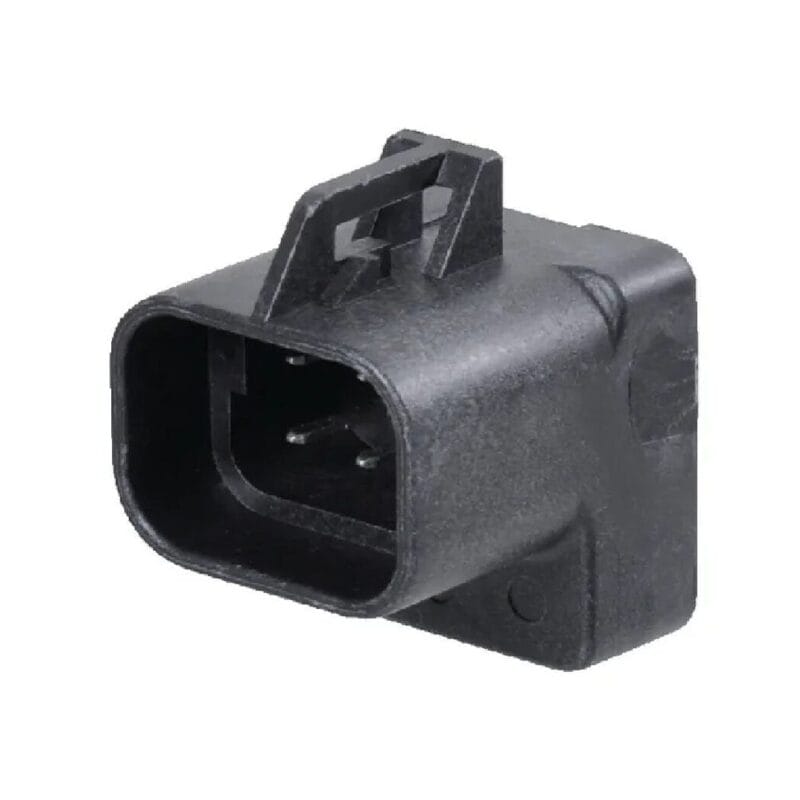

Rezystancja końcowa (terminator) ISOBUS marki Powell to samodzielny moduł realizujący tzw. obwód terminująco-polaryzujący (Terminating Bias Circuit, TBC). Montowana na końcu segmentu magistrali CAN domyka linię rezystancją terminującą i wprowadza polaryzację (bias) napięciową, dzięki czemu tłumione są odbicia sygnału na końcach magistrali, a komunikacja między sterownikami pozostaje stabilna. Element współpracuje zarówno z systemami z terminacją pasywną, jak i aktywną.
Płytka elektroniki jest zalana tworzywem (polipropylen), co chroni układ przed wilgocią, drganiami i zanieczyszczeniami w trudnych warunkach pracy maszyn rolniczych. Terminator jest zgodny ze standardami ISO 11783-2 (ISOBUS) oraz SAE J1939, dzięki czemu pasuje do typowych instalacji ISOBUS ciągników i maszyn doczepianych.
Dane techniczne
| Typ | rezystancja końcowa / terminator magistrali CAN (obwód terminująco-polaryzujący TBC) |
| Liczba styków | 6 |
| Złącze | Metri-Pack 150 (MP150S), żeńskie |
| Napięcie nominalne | 12-24 V |
| Standardy | ISO 11783-2 (ISOBUS), SAE J1939 |
| Terminacja | układy pasywne i aktywne |
| Obudowa | elektronika zalana polipropylenem |
| Producent | Powell |
Numery OE / zamienniki
| John Deere | RE207311 |
| Powell (nr producenta) | 90-154180-01 |
Zastosowanie
- Instalacje elektryczne ISOBUS w ciągnikach i maszynach doczepianych
- Terminacja magistrali CAN zgodnej z ISO 11783-2 oraz SAE J1939
- Domknięcie końca magistrali w systemach sterowania maszyn rolniczych (m.in. opryskiwacze, terminale GPS/ISOBUS)
