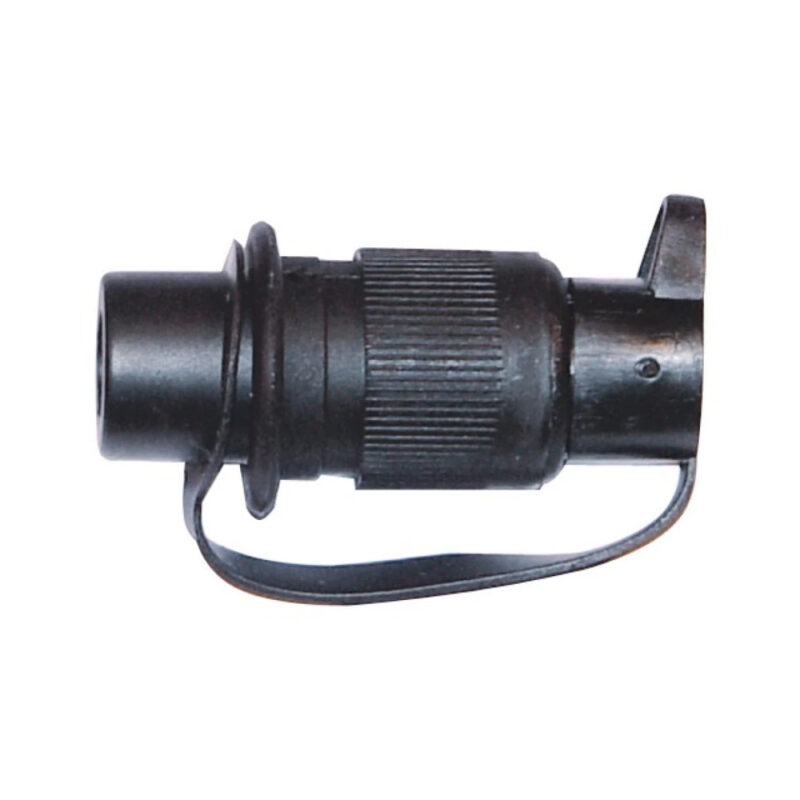

Złącze 3-pinowe – wtyczka męska 3-pinowa – 1248086 – TECHNI-POWER

Opis

Złącze 3-pinowe Techni-Power – wariant wtyczka męska 3-pinowa. Typ męska; liczba styków 3; kształt styków okrągłe piny; materiał tworzywo sztuczne.

Parametry

• Typ: męska
• Liczba styków: 3
• Kształt styków: okrągłe piny
• Materiał: tworzywo sztuczne
• Rodzaje: gniazda żeńskie, wtyczki męskie
• Prąd znamionowy (wersje 25 A): 25 A
• Styki (wersje 25 A): niklowane

O serii Gniazda i wtyczki Techni-Power

TECHNI-POWER Gniazda i wtyczki to 3-pinowe złącza elektryczne z tworzywa sztucznego do instalacji niskonapięciowych w maszynach i pojazdach roboczych. Seria obejmuje żeńskie gniazda do przykręcenia na 2 otwory (rozstaw 45 mm) lub na 4 otwory (rozstaw 28 × 28 mm) oraz męskie wtyczki z trzema okrągłymi stykami.

Wersje o prądzie znamionowym 25 A mają według danych producenta zakres napięć 6–24 V, styki niklowane i przyłącze na przewód o średnicy 6–10 mm. Niklowanie ogranicza korozję styków, co ma znaczenie przy pracy w wilgoci i brudzie. W serii są zarówno części żeńskie, jak i męskie, więc można skompletować parę gniazdo–wtyczka. Złącza są przeznaczone dla serwisów maszyn rolniczych, warsztatów i użytkowników, którzy naprawiają albo rozbudowują instalację elektryczną ciągnika lub maszyny roboczej.

Zastosowanie

Złącza 3-pinowe stosuje się tam, gdzie trzeba rozłączalnie połączyć odbiornik z instalacją 6–24 V: w ciągnikach, maszynach rolniczych i pojazdach roboczych. Trójbiegunowe gniazda 6–24 V do rolnictwa opisuje norma DIN 9680. Prąd 25 A odpowiada mocy ok. 300 W przy 12 V i ok. 600 W przy 24 V, więc takie złącze obsłuży typowe odbiorniki dodatkowe, ale nie nadaje się do obwodów dużej mocy, np. rozruszników.

Gniazda z dwoma otworami montażowymi (rozstaw 45 mm) albo czterema (28 × 28 mm) dobiera się do istniejących otworów w panelu lub wsporniku – przy wymianie liczy się zgodność rozstawu otworów.

Montaż i eksploatacja

Gniazda przykręca się przez 2 lub 4 otwory montażowe, dlatego przed zakupem zmierz rozstaw otworów w miejscu montażu (45 mm albo 28 × 28 mm). Wersje 25 A przyjmują przewód o średnicy 6–10 mm; przekrój przewodu dobierz do planowanego prądu, a obwód zabezpiecz bezpiecznikiem. Przed podłączeniem odłącz akumulator i sprawdź, czy przypisanie trzech biegunów odpowiada instalacji maszyny. Nie przekraczaj prądu 25 A i napięcia 24 V podanych dla wersji 25 A, a obudowę z tworzywa chroń przed uderzeniami i silnym nagrzewaniem.

Zamienniki i odpowiedniki

Numery referencyjne: ELAE250332, ELAE250362CB, ECL30010061, 251100JAE, ELAE-250332, ELAE-250362-CB, ECL-30010061, 251100-JAE.
