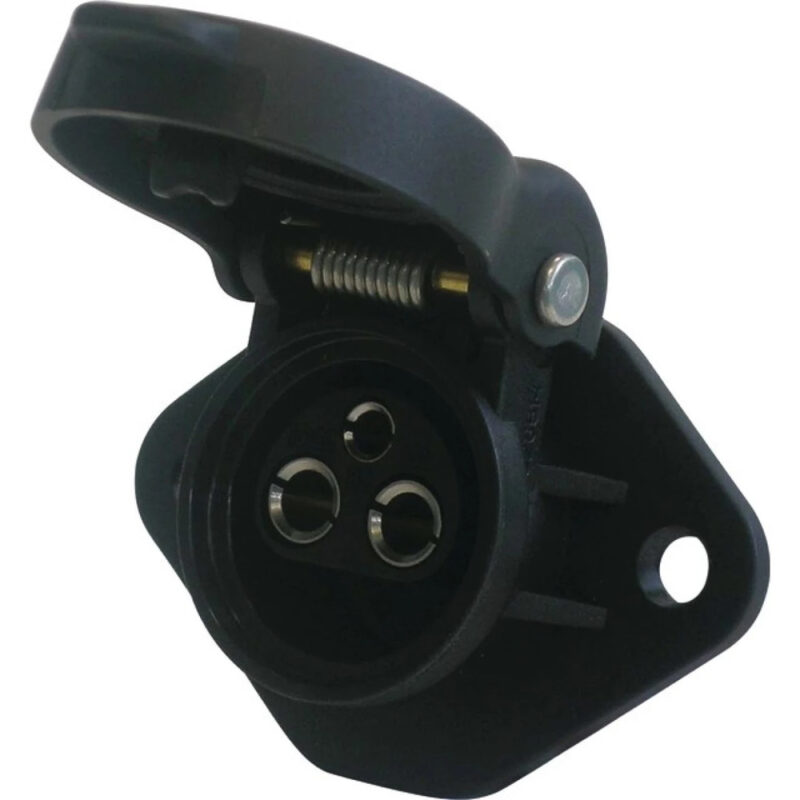

Złącze 3-pinowe – gniazdo żeńskie 2 otwory 25 A 6–24 V – 1250014 – TECHNI-POWER

Opis

Złącze 3-pinowe Techni-Power – wariant gniazdo żeńskie 2 otwory 25 A 6–24 V. Typ żeńskie; liczba styków 3; kształt styków okrągłe piny; mocowanie 2 otwory.

Parametry

• Typ: żeńskie
• Liczba styków: 3
• Kształt styków: okrągłe piny
• Mocowanie: 2 otwory
• Prąd znamionowy: 25 A
• Napięcie: 6–24 V
• Średnica przewodu: 6–10 mm
• Styki: niklowane
• Wysokość: 53 mm
• Głębokość: 69 mm
• Długość: 61 mm
• Materiał: tworzywo sztuczne
• Rodzaje: gniazda żeńskie, wtyczki męskie

O serii Gniazda i wtyczki Techni-Power

TECHNI-POWER Gniazda i wtyczki to 3-pinowe złącza elektryczne z tworzywa sztucznego do instalacji niskonapięciowych w maszynach i pojazdach roboczych. Seria obejmuje żeńskie gniazda do przykręcenia na 2 otwory (rozstaw 45 mm) lub na 4 otwory (rozstaw 28 × 28 mm) oraz męskie wtyczki z trzema okrągłymi stykami.

Wersje o prądzie znamionowym 25 A mają według danych producenta zakres napięć 6–24 V, styki niklowane i przyłącze na przewód o średnicy 6–10 mm. Niklowanie ogranicza korozję styków, co ma znaczenie przy pracy w wilgoci i brudzie. W serii są zarówno części żeńskie, jak i męskie, więc można skompletować parę gniazdo–wtyczka. Złącza są przeznaczone dla serwisów maszyn rolniczych, warsztatów i użytkowników, którzy naprawiają albo rozbudowują instalację elektryczną ciągnika lub maszyny roboczej.

Zastosowanie

Złącza 3-pinowe stosuje się tam, gdzie trzeba rozłączalnie połączyć odbiornik z instalacją 6–24 V: w ciągnikach, maszynach rolniczych i pojazdach roboczych. Trójbiegunowe gniazda 6–24 V do rolnictwa opisuje norma DIN 9680. Prąd 25 A odpowiada mocy ok. 300 W przy 12 V i ok. 600 W przy 24 V, więc takie złącze obsłuży typowe odbiorniki dodatkowe, ale nie nadaje się do obwodów dużej mocy, np. rozruszników.

Gniazda z dwoma otworami montażowymi (rozstaw 45 mm) albo czterema (28 × 28 mm) dobiera się do istniejących otworów w panelu lub wsporniku – przy wymianie liczy się zgodność rozstawu otworów.

Montaż i eksploatacja

Gniazda przykręca się przez 2 lub 4 otwory montażowe, dlatego przed zakupem zmierz rozstaw otworów w miejscu montażu (45 mm albo 28 × 28 mm). Wersje 25 A przyjmują przewód o średnicy 6–10 mm; przekrój przewodu dobierz do planowanego prądu, a obwód zabezpiecz bezpiecznikiem. Przed podłączeniem odłącz akumulator i sprawdź, czy przypisanie trzech biegunów odpowiada instalacji maszyny. Nie przekraczaj prądu 25 A i napięcia 24 V podanych dla wersji 25 A, a obudowę z tworzywa chroń przed uderzeniami i silnym nagrzewaniem.

Zamienniki i odpowiedniki

Numery referencyjne: 56375, ELAE250361, 151130JAE, ELAE-250361, 151130-JAE.
