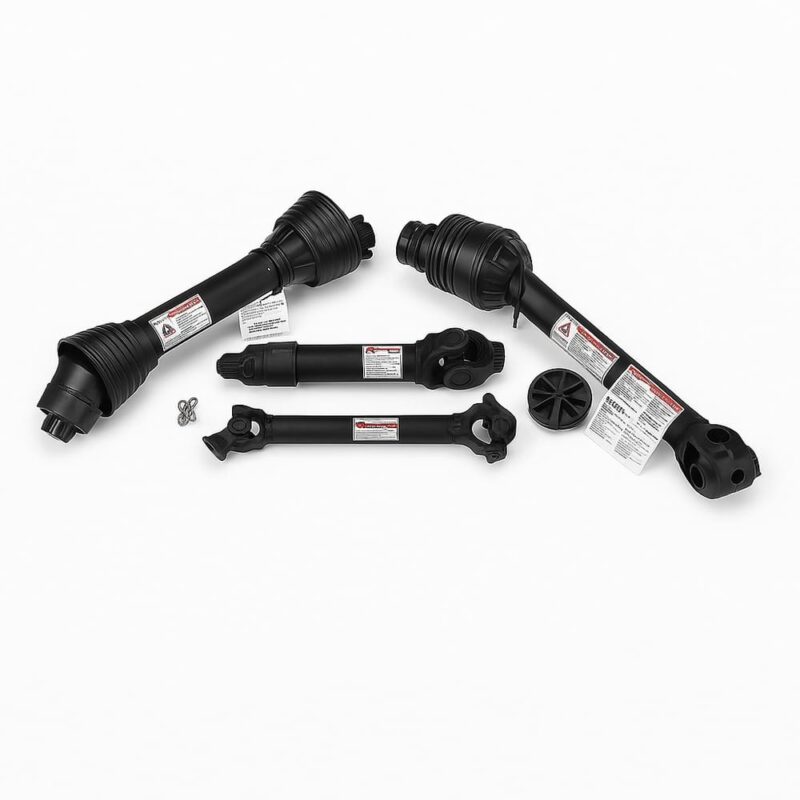

Wal homokinetyczny WOM ze sprzeglem ciernym – 1180 Nm 1260-1903 mm – 1871-7973-12608M – LA MAGDALENA

Opis

LA MAGDALENA – wal homokinetyczny WOM ze sprzeglem ciernym typu CV (constant velocity) do napedu maszyn rolniczych o wymagajacym obciazeniu kinematycznym. Konstrukcja homokinetyczna pozwala na prace pod katem nawet 80 stopni przy zachowaniu rownych obrotow wyjsciowych – kluczowa dla cieznych maszyn (przyczepy samozbierajace, prasy, sieczkarnie, opryskiwacze, glebogryzarki, mulczery).

LA MAGDALENA – wloski producent walow napedowych WOM z prawie 50-letnim doswiadczeniem w produkcji ciezkich walow do maszyn rolniczych. Standard wsrod walow homokinetycznych dla traktorow rolniczych w Europie i Polsce.

Charakterystyka

• Konstrukcja homokinetyczna – kat lamania do 80 stopni przy rownych obrotach
• Wbudowane sprzeglo cierne (LB) – ochrona przed udarem i przeciazeniem
• Profil rury: gwiazda (star) – wysokie momenty obrotowe bez wyboju klinow
• Krzyzaki: 32,0 x 106,0 mm (od strony ciagnika), 36,0 x 88,8 mm (od strony maszyny)
• Smarowanie centralne – smarowanie krzyzakow i tulei teleskopowych
• Sprzeglo cierne resetowalne – po przeciazeniu wraca do pracy bez serwisu

Dane techniczne

• Typ: wal homokinetyczny WOM z sprzeglem ciernym
• Moc nominalna: 1180 Nm
• Zakres mocy: powyzej 1000 Nm
• Dlugosc minimalna: 1260 mm
• Dlugosc maksymalna: 1903 mm
• Minimalny zakres regulacji: 1010-1510 mm
• Profil rury wewnetrznej: 51,0 mm gwiazda
• Profil rury zewnetrznej: 61,0 x 4,0 mm gwiazda
• Polaczenie ciagnik: 1 3/8″-6 (Z6 splines)
• Polaczenie maszyna: 1 3/4″-20 (Z20 splines)
• Krzyzak ciagnik: 32,0 x 106,0 mm
• Krzyzak maszyna: 36,0 x 88,8 mm
• Producent: LA MAGDALENA (Wlochy)

Zastosowanie

• Przyczepy samozbierajace (heavy duty) – napiery podajnika i nozy
• Prasy zwijajace i kostkujace duzej mocy
• Sieczkarnie samojezdne (heder, naped)
• Glebogryzarki i mulczery rolnicze i komunalne
• Opryskiwacze samojezdne i zawieszane wymagajace mocy WOM
• Ciagniki rolnicze powyzej 100 KM z WOM 540/1000 obr/min
• Polaczenie 1 3/8″-6 (Z6) standardu europejskiego po stronie ciagnika
• Polaczenie 1 3/4″-20 (Z20) po stronie maszyny – wlasciwe dla cieznich agregatow

Wymiana i serwis

• Sprawdzac stan krzyzakow co 50-100 godzin pracy – smarowanie regularne
• Sprzeglo cierne testowac przed sezonem – moment obrotowy zgodny ze specyfikacja
• Profil rury wymaga smarowania centralnego (smar molibdenowy)
• Po uderzeniu o przedmiot twardy sprawdzic rownosc walu (mozliwe wygiecie)
• Stosowac wylacznie z odpowiednimi oslonami WOM (norma EN 5673)
