Opis

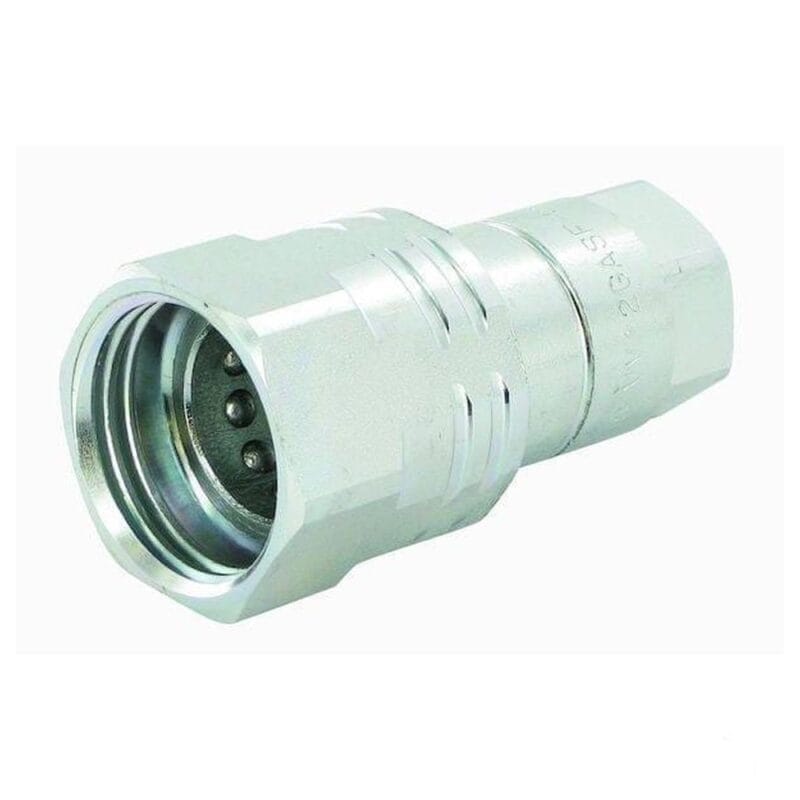

MERLO — szybkozłącze hydrauliczne skręcane, żeńskie (gniazdo), gwint 1/2″ BSP. Element instalacji wysokociśnieniowej w ładowarkach teleskopowych Merlo — służy do szybkiego, szczelnego połączenia przewodów hydraulicznych osprzetu (młoty hydrauliczne, wiertnice, głowice obrotowe, chwytaki, rozdzielacze dodatkowe). Konstrukcja skręcana z zaworem grzybkowym (poppet valve) i radialną blokadą kulkową zapewnia stabilne połączenie odporne na drgania i udary ciśnienia (impulsy), z możliwością łączenia i rozłączania pod ciśnieniem szczątkowym pozostałym w przewodzie. Korpus ze stali węglowej z powłoką MATE 500 (Zn-Fe, Cr III), uszczelnienia NBR.
Dane techniczne
| Typ | szybkozłącze hydrauliczne, skręcane (screw-to-connect, VV-series) |
| Wykonanie | żeńskie (gniazdo) |
| Gwint przyłączeniowy | 1/2" BSP (wewnętrzny) |
| Wielkość nominalna | DN12 (1/2") |
| Zawór | grzybkowy (poppet) |
| Blokada | radialna kulkowa, pierścień skręcany |
| Ciśnienie robocze | 250 bar (25 MPa) |
| Ciśnienie rozrywające (gniazdo) | 1300 bar (130 MPa) |
| Przepływ nominalny | 65 l/min |
| Zakres temperatur | -25 °C do +125 °C |
| Wymiary (D1 x L1) | Ø42 mm x 79 mm |
| Ciężar | 308 g |
| Materiał korpusu | stal węglowa, powłoka MATE 500 (Zn-Fe, Cr III) |
| Uszczelnienia | NBR |
| Łączenie pod ciśnieniem szczątkowym | tak (po obu stronach) |
Numery OE (producent maszyny)
| MERLO |
Zamiennik / odpowiednik technologiczny
| FASTER | VV12GASF |
Współpraca
- Wtyk męski 1/2" BSP serii Faster VV (VV12GASM) lub NV (NV12GASM) — double function sleeve obsługuje oba typy.
Zastosowanie
- Ładowarki teleskopowe MERLO — gniazda osprzetu hydraulicznego (Panoramic P-series, Multifarmer MF, Turbofarmer TF, Roto).
- Wyjścia hydrauliczne dla osprzetu wysokociśnieniowego: młot hydrauliczny, wiertnica glebowa, głowica obrotowa, chwytak, łyżka wielofunkcyjna, rozdzielacz dodatkowy.
- Aplikacje z udarami ciśnienia i drganiami, gdzie wymagane jest pewne połączenie skręcane.
