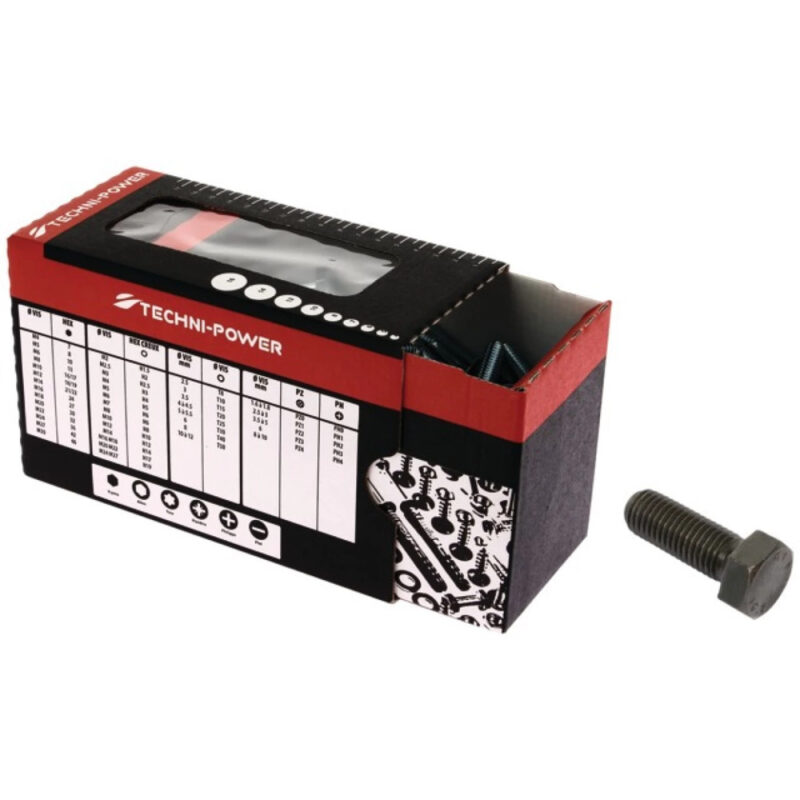

Śruba z łbem sześciokątnym – M12×30 mm 10.9 gwint pełny – 1717246 – TECHNI-POWER

Opis

Śruba z łbem sześciokątnym Techni-Power – wariant M12×30 mm 10.9 gwint pełny. Gwint M12×1,75; długość pod łbem 30 mm; długość gwintu 30 mm (gwint pełny); klasa wytrzymałości 10.9.

Parametry

• Gwint: M12×1,75
• Długość pod łbem: 30 mm
• Długość gwintu: 30 mm (gwint pełny)
• Klasa wytrzymałości: 10.9
• Materiał: stal surowa, bez powłoki
• Normy: DIN 933, ISO 4017, NF E 25-114
• Masa: 37,6 g
• Opakowanie: pudełko 100 szt.
• Wytrzymałość na rozciąganie (nominalna): 1000 N/mm²
• Granica plastyczności (nominalna): 900 N/mm²
• Wydłużenie przy zerwaniu: 9%
• Łeb: sześciokątny
• Nakrętka w zestawie: nie

O serii Techni-Power – śruba z łbem sześciokątnym

Śruby z łbem sześciokątnym TECHNI-POWER to stalowe śruby metryczne M12 o skoku gwintu 1,75 mm, wykonane w klasie wytrzymałości 10.9. Seria obejmuje dwie odmiany: śruby z gwintem na całej długości trzonu, zgodne z normami DIN 933 i ISO 4017, oraz śruby z gwintem częściowym, zgodne z DIN 931 i ISO 4014, w których pod łbem zostaje gładka część trzonu. Śruby są wykonane ze stali surowej, bez powłoki ochronnej, i sprzedawane bez nakrętek, w pudełkach po 50 lub 100 sztuk.

Klasa 10.9 oznacza nominalną wytrzymałość na rozciąganie 1000 N/mm² i granicę plastyczności 900 N/mm² przy wydłużeniu przy zerwaniu 9%. Dla porównania śruba klasy 8.8 ma odpowiednio 800 i 640 N/mm², więc wersja 10.9 przenosi większe obciążenia przy tej samej średnicy. Gwint na całej długości ułatwia dobór śruby do krótkich połączeń, a gwint częściowy sprawdza się tam, gdzie połączenie wymaga dłuższej śruby z gładkim trzonem pod łbem. Seria jest przeznaczona dla warsztatów, serwisów i użytkowników maszyn, którzy potrzebują mocnych śrub M12 w kilku długościach.

Zastosowanie

Śruby M12 klasy 10.9 stosuje się w połączeniach wymagających wyższej wytrzymałości niż klasa 8.8: we wspornikach, zaczepach, ramach i mocowaniach elementów maszyn rolniczych, budowlanych oraz pojazdów użytkowych, a także w konstrukcjach warsztatowych. Odmiana z gwintem pełnym ma 30 lub 35 mm pod łbem, więc nadaje się do cienkich połączeń lub wkręcania w gwintowany otwór. Śruba z gwintem częściowym ma 70 mm pod łbem: 30 mm gwintu i 40 mm gładkiego trzonu, co pasuje do grubszych połączeń. Nakrętka i gwintowany otwór muszą mieć ten sam skok 1,75 mm. Stal bez powłoki najlepiej sprawdza się w suchych, osłoniętych miejscach lub tam, gdzie połączenie zostanie później zabezpieczone.

Montaż i eksploatacja

Przed montażem sprawdź, czy otwór gwintowany lub nakrętka mają gwint metryczny zwykły M12×1,75. Do śruby klasy 10.9 dobierz nakrętkę klasy 10, aby obie części miały zgodną wytrzymałość. W śrubie z gwintem częściowym dobierz długość tak, by gwint obejmował całą nakrętkę. Użyj klucza dopasowanego do łba i dokręcaj momentem zalecanym przez producenta maszyny lub konstrukcji dla klasy 10.9. Śruby nie mają powłoki cynkowej, dlatego w miejscach narażonych na wilgoć zabezpiecz połączenie smarem lub farbą.

Zamienniki i odpowiedniki

Numery referencyjne: THR12X30, GFDD12030, THR-12-X-30, GFDD-12030.
