Rozpylacz eżektorowy IDK – 120° 05 brązowy POM – 30536039 – LECHLER

Opis

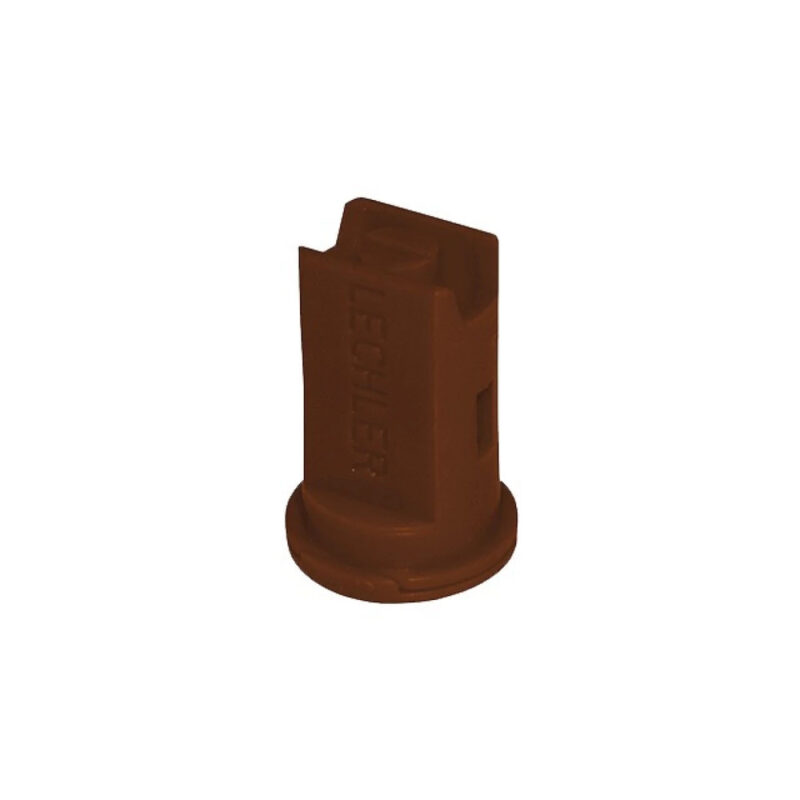

Rozpylacz eżektorowy IDK Lechler – wariant 120° 05 brązowy POM.

Seria IDK to kompaktowe rozpylacze płaskostrumieniowe Lechler z wbudowanym eżektorem. Ciecz przepływająca przez dyszę zasysa powietrze bocznymi kanałami o dużym przekroju, dzięki czemu strumień rozpada się na grube krople z pęcherzykami powietrza – od bardzo grubych do średnich wg klasyfikacji ISO 25358. Takie krople są cięższe i trudniej je porwać wiatrowi niż krople z klasycznego rozpylacza płaskostrumieniowego, a producent podaje przy tym bardzo dobrą strukturę depozytu i wnikanie cieczy w łan.

Rozpylacz ma kąt 120°, długość 22 mm i klucz 8 mm, więc pasuje do kapturków bagnetowych z gniazdem 8 mm. Eżektor wyjmuje się bez narzędzi, co ułatwia czyszczenie, a kanały zasysania powietrza są trudne do zatkania. Seria występuje w dwóch wykonaniach: z tworzywa POM i z ceramiki, odporniejszej na ścieranie. Rozmiary są oznaczone kolorami ISO. W rejestrze JKI rozpylacze figurują jako ograniczające znoszenie w klasach 90/75/50% (zależnie od rozmiaru, ciśnienia i przepisów kraju).

Parametry

• Oznaczenie producenta: IDK 120-05
• Kąt rozpylania: 120°
• Rozmiar ISO: 05 (brązowy)
• Materiał: POM (tworzywo)
• Wydatek przy 1,5 bar: 1,39 l/min
• Wydatek przy 3 bar: 1,97 l/min
• Wydatek przy 6 bar: 2,79 l/min
• Dawka przy 3 bar, 8 km/h i rozstawie dysz 50 cm: 296 l/ha
• Ciśnienie robocze: zalecane 1,5–3 bar, maksymalnie 6 bar
• Zalecane sitko rozpylacza: 25 M
• Klucz: 8 mm
• Konstrukcja: kompaktowy rozpylacz płaskostrumieniowy z eżektorem powietrza
• Kąt rozpylania: 120°
• Rozmiary ISO w serii: 01–10 (kod koloru ISO)
• Materiał: POM (tworzywo) lub ceramika
• Wymiary: długość 22 mm, klucz 8 mm
• Mocowanie: kapturki bagnetowe z gniazdem 8 mm
• Zalecane ciśnienie: 1,5–3 bar (maks. 6 bar); czysty RSM 1,0–2,5 bar
• Wielkość kropel: od bardzo grubych do średnich (ISO 25358)
• Redukcja znoszenia: do 90% (rejestr JKI, klasy 90/75/50%, zależnie od rozmiaru, ciśnienia i kraju)
• Zalecane sitka rozpylacza: 60 M dla rozmiarów 015–04, 25 M dla rozmiarów 05–10
• Wysokość nad celem (rozstaw 50 cm): 40–60 cm, optymalnie 50 cm (rozmiary 02–05)
• Sterowanie PWM: tak

Zastosowanie

Rozpylacze IDK montuje się na belkach opryskiwaczy polowych do aplikacji środków ochrony roślin i regulatorów wzrostu oraz do rozlewu płynnych nawozów (czysty RSM: 1,0–2,5 bar). Producent wskazuje też opryskiwacze plecakowe, szklarnie i tereny golfowe; seria współpracuje ze sterowaniem PWM.

Najlepszą odporność na znoszenie daje ciśnienie 1,5–3 bar, powyżej 3 bar rośnie udział drobniejszych kropel. Przy rozstawie dysz 50 cm dla rozmiarów 02–05 zalecana wysokość to 40–60 cm nad celem (optymalnie 50 cm). Rozmiar 03 przy 3 bar daje 1,19 l/min, czyli 179 l/ha przy 8 km/h; rozmiar 04 – 1,58 l/min i 237 l/ha. Dawka: l/ha = 600 × l/min ÷ (rozstaw w m × km/h).

Montaż i eksploatacja

Rozpylacz wkłada się w kapturek bagnetowy z gniazdem 8 mm. Na belce stosuj jednakowe rozmiary i ustawienie wszystkich rozpylaczy. Zalecane sitka rozpylacza: 60 M dla rozmiarów do 04, 25 M dla rozmiarów 05 i większych. Tabele wydatków dotyczą wody, dlatego przed sezonem sprawdź rzeczywisty wydatek pomiarem.

Czyść szczotką lub miękką szczoteczką i sprężonym powietrzem, a do moczenia użyj płynu do opryskiwaczy bez kwasów. Zużycie rośnie z ciśnieniem i ścierniwem (proszki, piaszczysta woda); według Lechler ceramika wytrzymuje w próbach polowych 2–3 razy dłużej niż plastik.

Zamienniki i odpowiedniki

Numer OE producenta: IDK12005.
