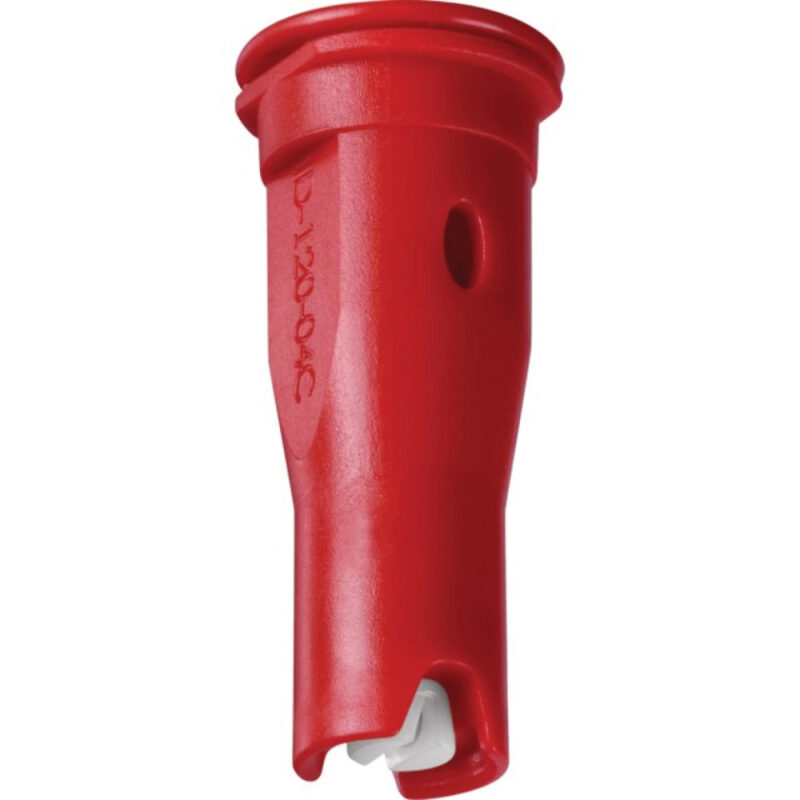

Rozpylacz eżektorowy ID – 120° 04 czerwony ceramika – 30536016 – LECHLER

Opis

Rozpylacz eżektorowy ID Lechler – wariant 120° 04 czerwony ceramika.

Seria ID to rozpylacze płaskostrumieniowe Lechler z wtryskiem powietrza (eżektorem), przeznaczone do opryskiwaczy polowych. Ciecz przepływająca przez wąski kanał zasysa powietrze bocznymi otworami, a pęcherzyki powietrza w strumieniu tworzą grube krople – od ultragrubych do średnich wg klasyfikacji ISO 25358. Takie krople są cięższe i trudniej je porwać wiatrowi, a producent podaje przy tym dobrą strukturę depozytu i wnikanie cieczy w łan.

Długi eżektor utrzymuje stabilność parametrów w szerokim zakresie ciśnień, więc dawkę można korygować prędkością jazdy i ciśnieniem bez wymiany rozpylaczy; eżektor wyjmuje się bez narzędzi, co ułatwia czyszczenie. Rozpylacz ma kąt 120°, długość 33 mm, średnicę 14,8 mm i klucz 10 mm, a rozmiary oznaczono kolorami ISO. Występuje w dwóch wykonaniach: z tworzywa POM oraz z ceramiki, w której element dozujący i końcówka są ceramiczne, a więc odporniejsze na ścieranie. Rozpylacze mają zatwierdzenia JKI jako ograniczające znoszenie w klasach 90/75/50% (zależnie od rozmiaru, ciśnienia i kraju) i nadają się do sterowania PWM.

Parametry

• Oznaczenie producenta: ID 120-04 C
• Kąt rozpylania: 120°
• Rozmiar ISO: 04 (czerwony)
• Materiał: ceramika
• Wydatek przy 2 bar: 1,29 l/min
• Wydatek przy 3 bar: 1,58 l/min
• Wydatek przy 4 bar: 1,82 l/min
• Wydatek przy 6 bar: 2,23 l/min
• Wydatek przy 8 bar: 2,58 l/min
• Dawka przy 3 bar, 8 km/h i rozstawie dysz 50 cm: 237 l/ha
• Klasa kropel (ISO 25358): 2 bar: ekstremalnie grube (EC), 3 bar: ekstremalnie grube (EC), 4 bar: bardzo grube (VC)
• Ciśnienie robocze: 2–8 bar
• Zalecane sitko rozpylacza: 60 M
• Klucz: 10 mm
• Konstrukcja: rozpylacz płaskostrumieniowy z eżektorem powietrza
• Kąt rozpylania: 120°
• Rozmiary ISO w serii: 01–10 (kod koloru ISO)
• Materiał: POM (tworzywo) lub ceramika
• Wymiary: długość 33 mm, średnica 14,8 mm, klucz 10 mm
• Rozmiar mocowania (wg dystrybutora): 11 mm
• Ciśnienie robocze: rozmiary 02–10: 2–8 bar; rozmiary 01–015: 3–8 bar; nawozy płynne UAN: 2–4 bar
• Wielkość kropel: od ultragrubych do średnich (ISO 25358)
• Redukcja znoszenia: do 90% (JKI, klasy 90/75/50%, zależnie od rozmiaru, ciśnienia i kraju; klasa 90% dla rozmiarów 025–06)
• Zalecane sitka rozpylacza: 80 M dla rozmiaru 01, 60 M dla rozmiarów 015–04, 25 M dla rozmiarów 05–10
• Eżektor: wyjmowany bez narzędzi
• Sterowanie PWM: tak

Zastosowanie

Rozpylacze ID montuje się na belkach opryskiwaczy polowych do aplikacji środków ochrony roślin, regulatorów wzrostu oraz do rozlewu płynnych nawozów typu RSM (UAN) przy 2–4 bar. Producent poleca je do: kukurydzy, zbóż, ziemniaków, rzepaku, buraków cukrowych, truskawek, soi i bawełny, a także na polach golfowych; przy zabiegach brzegowych łączy się je z rozpylaczem brzegowym IS 80.

Ciśnienie: 2–8 bar (rozmiar 015: 3–8 bar); wyższe ciśnienie daje drobniejsze krople – rozmiar 03 tworzy krople ultragrube przy 2 bar, ekstremalnie grube przy 3 bar i bardzo grube przy 4–8 bar. Dawka (3 bar, 8 km/h, rozstaw dysz 50 cm): 89 l/ha (rozmiar 015), 120 l/ha (02), 149 l/ha (025), 179 l/ha (03), 237 l/ha (04).

Montaż i eksploatacja

Rozpylacz osadza się w kapturku bagnetowym; według danych dystrybutora rozmiar mocowania wynosi 11 mm. Na belce stosuj jednakowe rozmiary i ustawienie wszystkich rozpylaczy. Zalecane sitka rozpylacza: 80 M dla rozmiaru 01, 60 M dla 015–04, 25 M dla 05–10. Tabele wydatków dotyczą wody, więc przed sezonem sprawdź rzeczywisty wydatek pomiarem.

Eżektor wyjmuje się bez narzędzi – czyść go z kanałami zasysania powietrza miękką szczoteczką. Ceramika lepiej znosi ścieranie niż POM, a zużyty otwór dozujący zwiększa wydatek, dlatego kontroluj go okresowo pomiarem.

Zamienniki i odpowiedniki

Numer OE producenta: ID12004.
