Opis

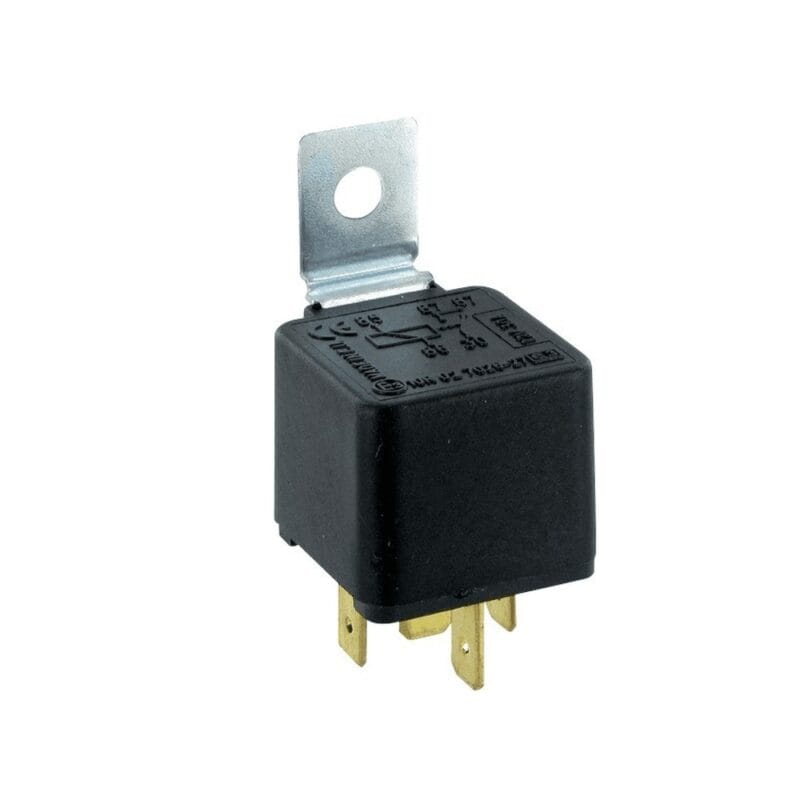

Przekaźnik elektromagnetyczny 12 V DC, prąd ciągły styków 30 A, 5-stykowy, przełączny (SPDT — Single Pole Double Throw). Pozwala przełączać obwody dużej mocy sygnałem sterującym o niewielkim natężeniu, dzięki czemu chroni styki przełączników, manetek i sterowników przed przeciążeniem oraz iskrzeniem. Konstrukcja monostabilna — po zaniku napięcia na cewce zestyk wraca do stanu spoczynkowego.
Wyprowadzenia (standard DIN 72552)
| 30 | wejście zasilania mocy (od akumulatora przez bezpiecznik) |
| 85 | cewka — masa (lub sterowanie) |
| 86 | cewka — plus sterujący 12 V |
| 87 | wyjście NO — załączone gdy cewka pod napięciem |
| 87a | wyjście NC — załączone w stanie spoczynku cewki |
Dane techniczne
| Napięcie cewki | 12 V DC |
| Prąd styków | 30 A |
| Liczba styków | 5 |
| Układ styków | przełączny (SPDT, NO + NC) |
| Tryb pracy | monostabilny |
| Szerokość konektorów | 6,3 mm |
| Typ przyłączy | nożowe (faston) |
Zastosowanie
- obwody świateł roboczych, halogenów, dalekosiężnych
- sterowanie wentylatorami chłodnicy i nagrzewnic
- pompy paliwa, pompy spryskiwaczy, pompy dodatkowe
- sygnały dźwiękowe, klaksony, syreny
- elektrozawory, siłowniki elektryczne, blokady
- instalacje alarmowe, immobilisery, doposażenia elektryczne pojazdów osobowych, dostawczych, ciężarowych, ciągników rolniczych i maszyn budowlanych
Uwagi montażowe
- obwód mocy zabezpieczyć bezpiecznikiem dobranym do obciążenia (typowo 30 A)
- cewkę zasilać przez wyłącznik niskoprądowy lub wyjście sterownika
- montaż w suchym miejscu, podstawka z gniazdem nożowym ułatwia serwis
