Opis

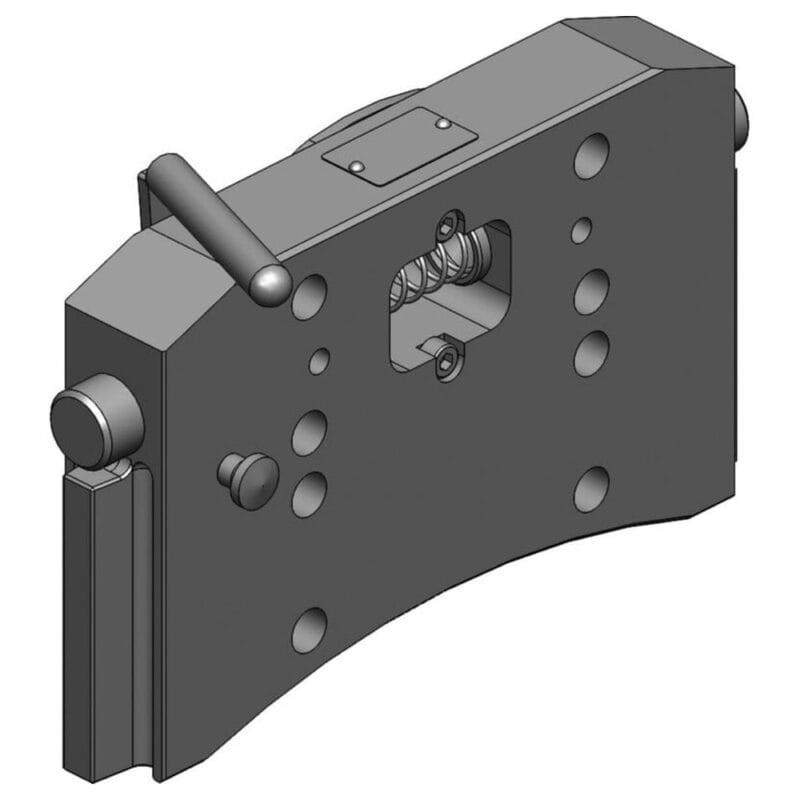

Płyta adaptacyjna Scharmüller stanowi pośredni element montażowy między lagerbockiem (kozłem zaczepowym) tylnym ciągnika a wkładem zaczepu — zaczepem sztywnym, automatycznym, kulą K80 lub kulą zaczepową ISO-50. Pozwala dopasować różne typy wkładów do gniazda lagerbocka w standardzie montażowym Sauermann 320/30/20.
Wysokość punktu zaczepu jest regulowana, z uchwytem (Handgriff) ułatwiającym przestawianie, co umożliwia dostosowanie linii ciągu do dyszla przyczepy lub maszyny zawieszanej. Bohrbild kołnierza 140×80 mm i gwint M20 odpowiadają standardowym wkładom zaczepowym Scharmüller o tym samym rastrze.
Dane techniczne
| Producent | Scharmüller |
| Typ | płyta adaptacyjna (Adapterplatte) do lagerbocka |
| Standard montażu (Sauermann) | 320/30/20 |
| Bohrbild kołnierza | 140×80 mm |
| Gwint mocowania | M20 |
| Wysokość płyty | 190 mm |
| Regulacja wysokości | tak, z uchwytem |
| Maks. dopuszczalna wartość D | 89,3 kN |
| Maks. dopuszczalne obciążenie pionowe (Stützlast) | 3000 kg |
| Homologacja | M 9720 |
| Kolor | czarny |
Zastosowanie
- Montaż wkładów zaczepowych w tylnym lagerbocku ciągnika rolniczego (standard Sauermann 320/30/20)
- Współpracuje z wkładami Scharmüller o rastrze 140×80 mm / M20: zaczep sztywny, zaczep automatyczny, kula K80, kula zaczepowa ISO-50
- Regulacja wysokości linii ciągu pod dyszel przyczepy lub maszyny zawieszanej
