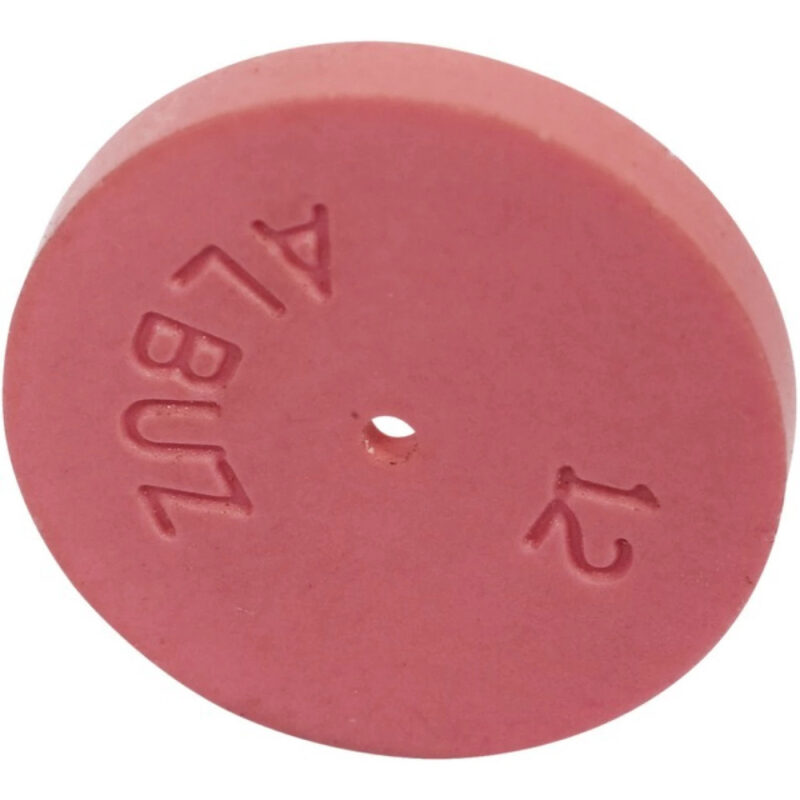

Pastylka ceramiczna AMT 18 – Ø18 mm otwór 1,2 mm – 258339 – ALBUZ

Opis

Pastylka ceramiczna AMT 18 Albuz – wariant Ø18 mm otwór 1,2 mm. Średnica otworu 1,2 mm; średnica zewnętrzna pastylki 18 mm; grubość pastylki 2,6 mm; wydatek przy 2 bar 0,94–1,14 l/min.

Parametry

• Średnica otworu: 1,2 mm
• Średnica zewnętrzna pastylki: 18 mm
• Grubość pastylki: 2,6 mm
• Wydatek przy 2 bar: 0,94–1,14 l/min
• Wydatek przy 5 bar: 1,47–1,78 l/min
• Wydatek przy 10 bar: 2,07–2,51 l/min
• Wydatek przy 20 bar: 2,92–3,52 l/min
• Wydatek przy 50 bar: 4,58–5,52 l/min
• Typ produktu: pastylka kalibrowana (krążek) z ceramicznym otworem
• Forma strumienia: prosty, jeden strumień (kąt 0°)
• Materiał: ceramika ALBUZ
• Zastosowanie: winnice i sady, wszystkie zabiegi ochrony roślin

O serii AMT 18 Albuz

ALBUZ AMT to seria pastylek kalibrowanych, nazywanych też krążkami, do opryskiwaczy winnicowych i sadowniczych. Pastylka jest wykonana z ceramiki i ma otwór o ściśle ustalonej średnicy, który decyduje o wydatku cieczy. Według producenta właściwości ceramiki ALBUZ pozwalają pracować przy wysokich ciśnieniach bez utraty precyzji i powtarzalności wydatku. Ciecz opuszcza pastylkę jednym prostym strumieniem, bez rozbijania na stożek czy wachlarz.

Wersja o średnicy 18 mm jest najcieńszą pastylką w rodzinie AMT: ma 2,6 mm grubości, a pastylki 7, 15 i 16 mm mają od 3,1 do 3,5 mm. W tej średnicy producent oferuje otwory od 0,8 do 2,3 mm, a pastylki z otworem 1,2, 1,5 i 1,8 mm obejmują środek tego zakresu. Zakres ciśnienia roboczego sięga od 2 do 50 bar, więc seria nadaje się zarówno do instalacji niskociśnieniowych, jak i wysokociśnieniowych. Jest przeznaczona dla sadowników, winiarzy i usług opryskowych, którzy uzupełniają pastylki w dyszach albo zmieniają dawkę cieczy, wybierając inną średnicę otworu.

Zastosowanie

Pastylki AMT pracują w opryskiwaczach winnicowych i sadowniczych i są przeznaczone do wszystkich zabiegów ochrony roślin. Zakres ciśnienia roboczego to 2–50 bar. Wydatek rośnie z ciśnieniem i ze średnicą otworu: przy 10 bar pastylka z otworem 1,2 mm daje według katalogu producenta 2,07–2,51 l/min, z otworem 1,5 mm 3,15–3,99 l/min, a z otworem 1,8 mm 4,43–5,70 l/min.

Dawkę cieczy policzysz ze wzoru: l/ha = 600 × łączny wydatek [l/min] ÷ (prędkość [km/h] × rozstaw rzędów [m]). Średnicę otworu dobierz tak, aby przy wybranym ciśnieniu i prędkości jazdy uzyskać zalecaną dawkę środka.

Montaż i eksploatacja

Pastylka ma średnicę zewnętrzną 18 mm i grubość 2,6 mm. Przed zakupem porównaj te wymiary z pastylką zamontowaną w korpusie dyszy, bo od nich zależy, czy element zmieści się w gnieździe. W jednym zestawie dysz montuj pastylki o tej samej średnicy otworu, a po wymianie sprawdź wydatek przy ciśnieniu roboczym.

Przed demontażem odetnij ciśnienie w instalacji i przepłucz elementy czystą wodą. Otworu nie czyść igłą ani drutem, bo można uszkodzić ceramikę. Przy pracy ze środkami ochrony roślin używaj rękawic i odzieży ochronnej.
