Opis

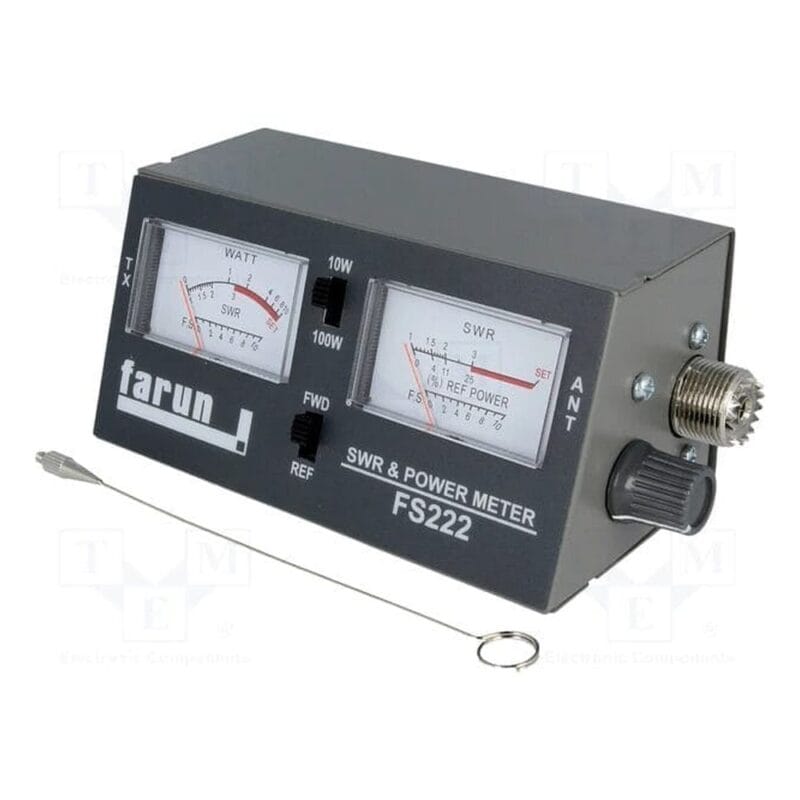

Dwuwskaźnikowy reflektometr analogowy służący do strojenia i kontroli anten w radiotelefonach CB oraz na innych pasmach krótkofalowych mieszczących się w jego zakresie pracy. Urządzenie mierzy stopień dopasowania anteny do nadajnika i kabla zasilającego, prezentując wynik jednocześnie na dwóch wskaźnikach: jeden pokazuje moc wyjściową nadajnika, drugi współczynnik fali stojącej (SWR). Dzięki temu strojenie anteny jest szybkie i czytelne, a prawidłowe dopasowanie przekłada się na lepszą jakość sygnału i mniejsze straty energii.
Przełącznik zakresu mocy 10/100 W umożliwia sprawdzenie miernika i anteny przy niskim poziomie mocy nadajnika, a po podłączeniu dołączonej krótkiej antenki do dedykowanego zacisku pozwala oszacować poziom natężenia pola elektromagnetycznego. Impedancja wejścia/wyjścia wynosi 52 omy.
Dane techniczne
| Typ | Reflektometr (miernik SWR + mocy), dwuwskaźnikowy, analogowy |
| Model | FARUN FS-222P / DF2461 |
| Zakres częstotliwości | 3,5-150 MHz |
| Zakres pomiaru mocy | I: 0-10 W, II: 0-100 W (przełączany) |
| Impedancja | 52 omy |
| Mierzone wielkości | SWR, moc nadajnika, szacowanie pola elektromagnetycznego |
| Wymiary | 165 x 60 x 65 mm |
| Masa | ok. 0,45 kg |
Zastosowanie
- Strojenie i kontrola anten radiotelefonów CB
- Pomiar współczynnika fali stojącej (SWR) i mocy nadajnika
- Strojenie anten na innych pasmach krótkofalowych w zakresie 3,5-150 MHz
- Szacowanie poziomu natężenia pola elektromagnetycznego (z dołączoną antenką)
