Opis
GRIMSHOLM MS6818 to profesjonalny przyrząd do lokalizacji i diagnostyki kabli sygnałowych w instalacjach robotów koszących. Pozwala szybko odnaleźć miejsce przerwania lub uszkodzenia kabla obwodowego (ograniczającego), nawet gdy przewód jest ułożony głęboko w gruncie.

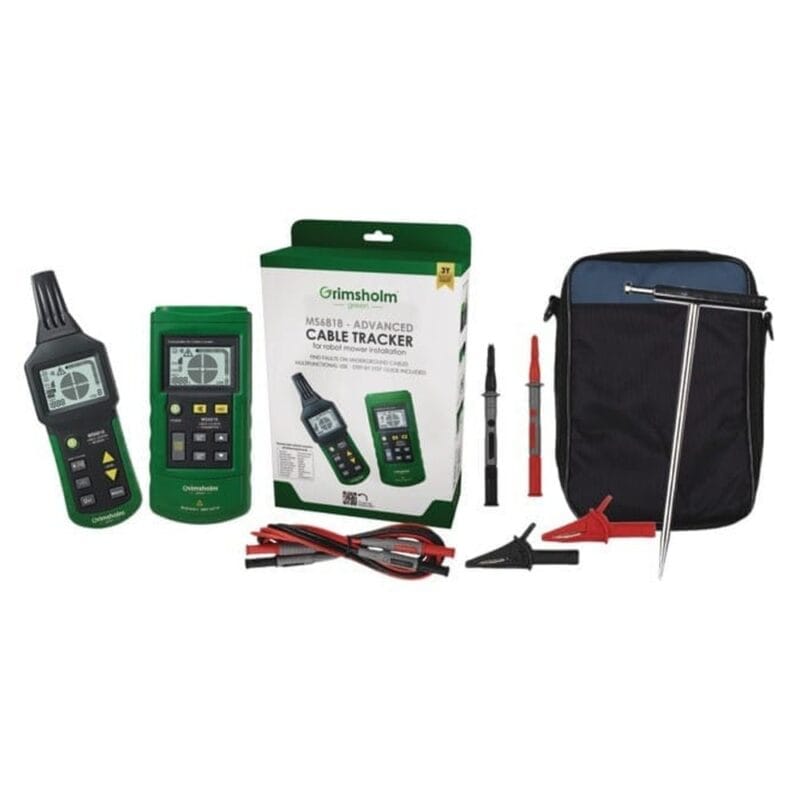

Urządzenie składa się z dwóch elementów: nadajnika, który wprowadza sygnał elektryczny do badanego przewodu lub metalowej rury i wytwarza pole elektromagnetyczne, oraz odbiornika, który po zbliżeniu sondy pomiarowej do przewodu wykrywa to pole i wskazuje jego przebieg oraz miejsce uszkodzenia na podświetlanym wyświetlaczu LCD. Lokalizator jest fabrycznie ustawiony pod kątem optymalnego wykrywania usterek w instalacjach robotów koszących, ale sprawdza się również przy lokalizacji rur i przewodów w ścianach, diagnostyce elektrycznego ogrzewania podłogowego oraz sprawdzaniu napięcia w gniazdkach.
Zakres pomiaru napięcia wynosi od 12 V do 400 V (AC/DC), sygnał wyjściowy ma częstotliwość 125 kHz, a zasięg wykrywania kabla sięga do ok. 2,5 m głębokości i do ok. 0,4 m odległości od sondy odbiornika.
W zestawie znajdują się przewody, zaciski krokodylkowe, sondy pomiarowe, igła uziemiająca, torba transportowa oraz baterie.
Dane techniczne
| Typ | Lokalizator / detektor kabli sygnałowych (nadajnik + odbiornik) |
| Model | MS6818 |
| Zakres pomiaru napięcia | 12-400 V AC/DC |
| Częstotliwość sygnału wyjściowego | 125 kHz |
| Głębokość wykrywania kabla | do ok. 2,5 m |
| Zasięg detekcji od sondy | do ok. 0,4 m |
| Wyświetlacz | LCD z podświetleniem |
| Wymiary nadajnika | 190 x 89 x 42,5 mm |
| Wymiary odbiornika | 241,5 x 78 x 38,5 mm |
| Zasilanie nadajnika | 6 x 1,5 V (AAA) |
| Zasilanie odbiornika | 1 x 9 V |
| Producent | GRIMSHOLM |
Zastosowanie
- Lokalizacja przerwania i uszkodzenia kabla obwodowego (ograniczającego) robotów koszących
- Śledzenie przebiegu kabla sygnałowego ułożonego w gruncie
- Wyszukiwanie rur i przewodów w ścianach
- Diagnostyka elektrycznego ogrzewania podłogowego
- Sprawdzanie obecności napięcia w gniazdkach
