Opis

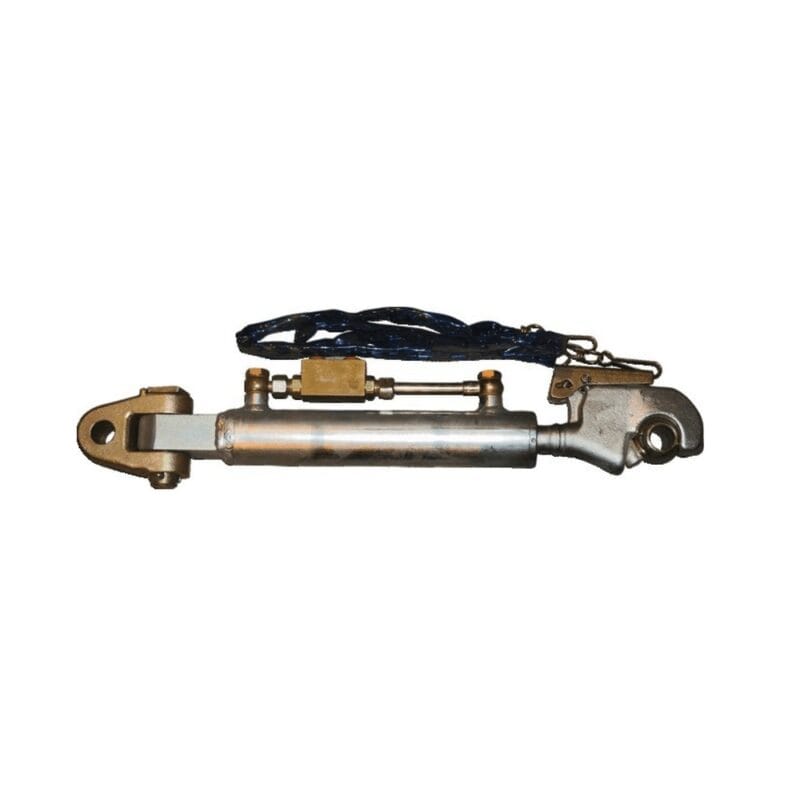

Łącznik górny hydrauliczny (cięgło centralne) kategorii 3, końcówki przegub widełkowy / hak, długość 640-850 mm. Hydrauliczny trzeci punkt zaczepu trzypunktowego układu zawieszenia (TUZ) ciągnika. Cięgło centralne łączy maszynę nawiezioną z tylnym TUZ-em i wraz z dolnymi cięgłami ustala kąt pracy narzędzia (głębokość, pochylenie ramy). Wersja hydrauliczna zastępuje klasyczne łącznik śrubowy — siłownik dwustronnego działania wysuwa i wciąga tłoczysko ciśnieniem oleju z układu hydrauliki zewnętrznej ciągnika, dzięki czemu operator reguluje długość łącznika z kabiny w czasie pracy.
Konstrukcja i zastosowanie
- Końcówka od strony tłoczyska: hak (samozaczepowy, ułatwia szybkie wpięcie pod-/odpięcie maszyny).
- Końcówka od strony cylindra: przegub widełkowy mocowany sworzniem do wieży ciągnika.
- Kategoria zaczepu: Kat. III (sworzeń przegubu Ø 32 mm, sworzeń haka pod ucho Ø 32 mm — zgodnie z ISO 730 dla TUZ kat. III).
- Sterowanie z kabiny ciągnika (gniazda zewnętrzne hydrauliki) — bez konieczności ręcznej regulacji śrubą.
- Stosowany w pracach polowych z pługami obracalnymi, agregatami uprawowymi, kosiarkami zawieszanymi, broną talerzową i innym sprzętem zawieszanym wymagającym korekty kąta pracy.
Dane techniczne
| Typ | Łącznik górny hydrauliczny (cięgło centralne, trzeci punkt) |
| Końcówki | Przegub widełkowy / hak |
| Kategoria zaczepu | Kat. III / Kat. III |
| Długość zamknięty | 640 mm |
| Długość otwarty | 850 mm |
| Skok tłoczyska | ok. 210 mm |
| Średnica sworznia (przegub widełkowy) | Ø 32 mm (Kat. III) |
| Średnica sworznia (hak) | Ø 32 mm (Kat. III) |
| Rodzaj siłownika | dwustronnego działania, hydraulika zewnętrzna ciągnika |
Zastosowanie
- Ciągniki rolnicze z TUZ kategorii III — m.in. wyższe modele Case IH, Claas, Deutz-Fahr, Fendt, John Deere, Massey Ferguson, New Holland, Valtra, Zetor Forterra (sprawdzić wymiary haka/widełek na konkretnej maszynie).
- Maszyny zawieszane wymagające zdalnej zmiany kąta pracy z kabiny: pługi obracalne, agregaty uprawowo-siewne, brony talerzowe, kosiarki, ładowacze tylne.
Uwaga: przed montażem porównać rozstaw mocowania, średnice sworzni oraz zakres regulacji długości z dokumentacją swojego ciągnika i narzędzia.
