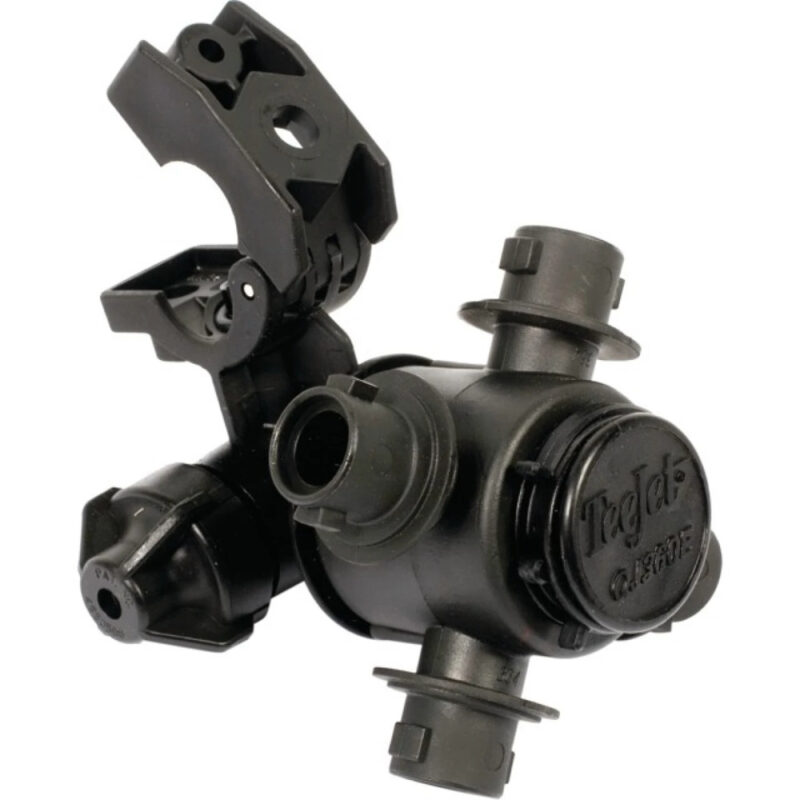

Korpus wielodyszowy obrotowy do belki mokrej – 4 wyloty, rura Ø20 mm – 235682 – TEEJET

Opis

Korpus wielodyszowy obrotowy do belki mokrej Teejet – wariant 4 wyloty, rura Ø20 mm. Liczba strumieni 4; średnica zasilania D 20 mm; typ rura sztywna; typ wyjścia ćwierć obrotu.

Parametry

• Liczba strumieni: 4
• Średnica zasilania D: 20 mm
• Typ: rura sztywna
• Typ wyjścia: ćwierć obrotu
• Zawór antykapowy: tak (membrana ChemSaver)
• Mocowanie kołnierzowe: tak
• Średnica bolca F: 10 mm
• Kierunek: lewy
• Liczba pozycji roboczych: 4
• Materiał korpusu: czarny nylon
• Średnica rury belki: 20 mm (zewnętrzna)
• Przepona: EPDM (Viton opcjonalnie)
• Odcięcie między pozycjami: pełne
• Mocowanie końcówek: na ćwierć obrotu

O serii Korpusy dysz KORPUS Teejet

To obrotowy korpus wielodyszowy TeeJet do opryskiwaczy z belką mokrą, czyli takich, w których ciecz płynie bezpośrednio rurą belki. Na jednym korpusie mieszczą się cztery pozycje robocze: obrót wybiera jedną z czterech końcówek, a producent zapewnia pełne odcięcie przepływu między sąsiednimi pozycjami. Dzięki temu dyszę można zmienić bez demontażu korpusu albo szybko przepłukać belkę, a płaskie dysze szczelinowe ustawiają się w korpusie automatycznie.

Korpus jest wykonany z czarnego nylonu i obejmuje rurę belki o średnicy zewnętrznej 20 mm za pomocą uchwytu na zawiasie. W środku pracuje przeponowy zawór zwrotny ChemSaver, który zatrzymuje kapanie po wyłączeniu zabiegu; standardowa przepona jest z EPDM, a opcjonalnie dostępna jest wersja z Vitonu. Zmniejszona komora wewnętrzna przyspiesza zamykanie zaworu, a wlot z nacięciem pozwala dokładniej opróżnić belkę i ogranicza osadzanie się zanieczyszczeń. Rozwiązanie dla użytkowników opryskiwaczy polowych, którzy często zmieniają dawkę lub rodzaj rozpylenia i chcą robić to szybko.

Zastosowanie

Korpus montuje się na belkach mokrych opryskiwaczy polowych z rurą o średnicy zewnętrznej 20 mm, w każdym punkcie, w którym ma pracować dysza. Cztery pozycje pozwalają mieć gotowe do pracy cztery końcówki, np. o różnym wydatku lub kącie rozpylania, i przełączać je obrotem przy zmianie zabiegu albo dawki. Maksymalne ciśnienie robocze wynosi 20 bar (300 PSI).

Korpus stawia przepływowi niewielki opór: przy natężeniu 5,7 l/min spadek ciśnienia wynosi 0,34 bar, a przy 8,0 l/min — 0,69 bar. Zawór ChemSaver otwiera się przy ok. 0,7 bar (10 PSI) na dyszy, więc ciśnienie robocze musi przekraczać ten próg; dostępne są też sprężyny o innych ciśnieniach otwarcia.

Montaż i eksploatacja

Górny uchwyt na zawiasie skraca montaż i mieści się w typowych profilach belek. Korpus pasuje wyłącznie do rury o średnicy zewnętrznej 20 mm i wymaga otworu Ø9,5 mm wywierconego w rurze. W górnym uchwycie jest gniazdo sześciokątne na śrubę M8 lub 5/16″, przeznaczone do przykręcenia korpusu do płaskiej powierzchni. Końcówki zakłada się na ćwierć obrotu.

Przed wymianą końcówki odetnij ciśnienie w układzie i nie przekraczaj 20 bar. Przeponę i uszczelki kontroluj regularnie. Podczas zabiegów używaj rękawic i odzieży ochronnej.
