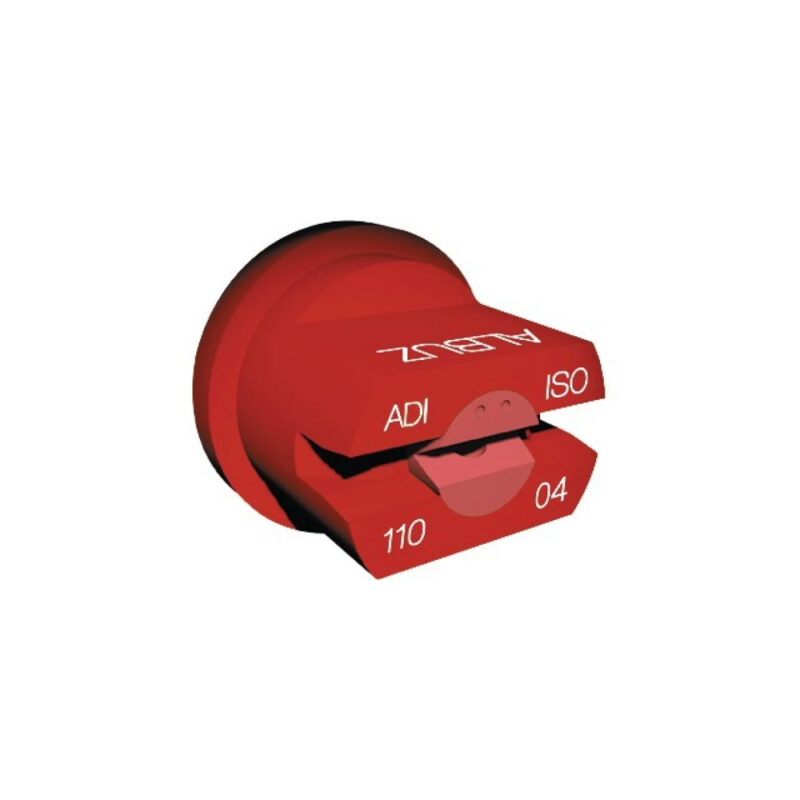

Dysza szczelinowa ceramiczna ADI – 110° 04 czerwony – 30533141 – ALBUZ

Opis

Dysza szczelinowa ceramiczna ADI Albuz – wariant 110° 04 czerwony. Kąt rozpylania 110°; rozmiar (kod ISO) 04; kolor (wielkość) czerwony; wydatek przy 2 bar 1,31 l/min.

Parametry

• Kąt rozpylania: 110°
• Rozmiar (kod ISO): 04
• Kolor (wielkość): czerwony
• Wydatek przy 2 bar: 1,31 l/min
• Wydatek przy 2,5 bar: 1,46 l/min
• Wydatek przy 3 bar: 1,60 l/min
• Wydatek przy 3,5 bar: 1,73 l/min
• Wydatek przy 4 bar: 1,85 l/min
• Zakres ciśnienia roboczego: 2–4 bar
• Zalecane ciśnienie: 2 bar
• Zalecany filtr dyszy: 50 mesh
• Forma strumienia: płaski (szczelinowy)
• Materiał otworu: różowa ceramika ALBUZ
• Płaskie ścianki korpusu: 8 mm
• Typ dyszy: szczelinowa (płaski wachlarz), redukująca znoszenie
• Pastylka kalibracyjna: wymienna
• Redukcja drobnych kropel (<100 µm): 50%
• Oznaczenie wielkości: europejski kod kolorów ISO
• Zastosowanie: herbicydy, fungicydy, insektycydy, uprawy polowe

O serii ADI Albuz

ALBUZ ADI to seria szczelinowych dysz ceramicznych o kącie rozpylania 110°, przeznaczonych do opryskiwaczy polowych i zaprojektowanych tak, aby ograniczać znoszenie cieczy. Według producenta dysza zmniejsza o 50% liczbę najdrobniejszych kropel, poniżej 100 µm, czyli tych, które wiatr porywa najłatwiej. Otwór wylotowy wykonano z różowej ceramiki ALBUZ, odpornej na zużycie dużo bardziej niż stal nierdzewna, mosiądz czy tworzywo, dzięki czemu dysza dłużej zachowuje swój wydatek. Pastylka kalibracyjna jest wymienna, a korpus z tworzywa ma płaskie ścianki o szerokości 8 mm.

Wydatek odpowiada europejskiemu kodowi kolorów ISO, więc dysze w tym samym rozmiarze i kolorze dają zbliżoną dawkę niezależnie od producenta. Seria obejmuje sześć rozmiarów: 01 (pomarańczowy), 015 (zielony), 02 (żółty), 025 (liliowy), 03 (niebieski) i 04 (czerwony). Dysza pracuje już od 2 bar, co pozwala używać jej w opryskiwaczach o niższym ciśnieniu roboczym. Kąt 110° zapewnia nakładanie się strumieni na belce i równomierne pokrycie. Seria jest dla rolników i usług opryskowych, którzy chcą ograniczyć znoszenie przy herbicydach, fungicydach i insektycydach.

Zastosowanie

Dysze ADI służą do zabiegów w uprawach polowych: herbicydami, fungicydami, insektycydami i innymi środkami ochrony roślin. Zakres ciśnienia roboczego to 2–4 bar, a zalecane ciśnienie wynosi 2 bar. Producent zaleca wysokość belki nad celem 50–60 cm. Przy 3 bar dysza 025 daje 1,00 l/min, 03 – 1,20 l/min, a 04 – 1,60 l/min; w całej serii (rozmiary 01–04) wydatek przy 2–4 bar mieści się w przedziale od 0,32 do 1,85 l/min.

Dawkę obliczysz ze wzoru: l/ha = 600 × wydatek dyszy [l/min] ÷ (prędkość [km/h] × rozstaw dysz [m]). Przy rozstawie 50 cm, prędkości 8 km/h i ciśnieniu 3 bar dysza 025 daje 150 l/ha, dysza 03 – 180 l/ha, a dysza 04 – 240 l/ha.

Montaż i eksploatacja

Korpus dyszy ma płaskie ścianki o szerokości 8 mm (SW8); według producenta dysza pasuje do uchwytów współpracujących z nakrętkami o takiej szerokości klucza. Na belce montuj dysze tego samego rozmiaru i koloru ISO, a po wymianie skontroluj wydatek przy ciśnieniu roboczym.

Producent zaleca filtry dysz 50 mesh dla rozmiarów 025, 03 i 04 oraz 100 mesh dla 01, 015 i 02. Przed czyszczeniem lub wymianą pastylki kalibracyjnej odetnij ciśnienie w instalacji i przepłucz elementy wodą, bez twardych narzędzi, które mogłyby uszkodzić ceramikę. Przy zabiegach używaj rękawic i odzieży ochronnej.

Zamienniki i odpowiedniki

Numer OE producenta: ADI11004. Numery referencyjne: ADI-11004.
