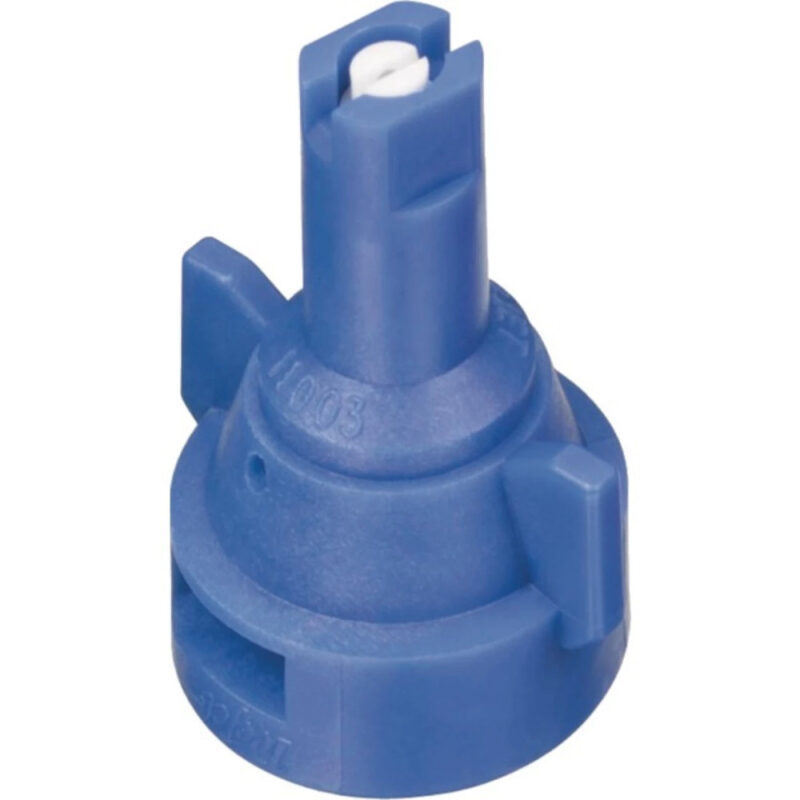

Dysza płaskostrumieniowa z iniekcją powietrza AIC – 110° 03 niebieski – 234224 – TEEJET

Opis

Dysza płaskostrumieniowa z iniekcją powietrza AIC Teejet – wariant 110° 03 niebieski. Kąt rozpylania 110°; rozmiar / kolor ISO 03 / niebieski; wkładka ceramika (VK), przysłona wstępna ceramiczna; oznaczenie producenta AIC11003-VK.

Parametry

• Kąt rozpylania: 110°
• Rozmiar / kolor ISO: 03 / niebieski
• Wkładka: ceramika (VK), przysłona wstępna ceramiczna
• Oznaczenie producenta: AIC11003-VK
• Wydatek przy 3 bar: 1,18 l/min
• Wydatek przy 2 / 3 / 4 / 5 / 6 / 7 / 8 bar: 0,96 / 1,18 / 1,36 / 1,52 / 1,67 / 1,80 / 1,93 l/min
• Zakres ciśnienia roboczego: 2–8 bar
• Klasa kropel (ISO): XC przy 2 bar; VC przy 3–5 bar; C przy 6–8 bar
• Redukcja znoszenia (klasyfikacja francuska ZNT): 75% przy 3 bar
• Dawka przy 3 bar, 8 km/h, rozstaw 50 cm: 177 l/ha
• Mocowanie: nasadka Quick TeeJet (bagnet)
• Uszczelka w zestawie: tak
• Kształt strumienia: płaski, zwężone brzegi
• Typ dyszy: antyznoszeniowa, z iniekcją powietrza (wenturi)
• Oprawa wkładki: polimer
• Optymalna wysokość belki: 50 cm przy rozstawie dysz 50 cm
• Zalecane sito: 50 mesh; niekompatybilne z sitem z zaworem zwrotnym 4193A
• Klasyfikacja kropel: ISO 25358 (C, VC, XC)

O serii AIC Teejet

AIC TeeJet to dysza płaskostrumieniowa z iniekcją powietrza (Air Induction Combined), w której dysza AI jest odlana razem z nasadką Quick TeeJet w jedną całość. Strumień ma kąt 110° i zwężone brzegi, dzięki czemu sąsiednie strumienie na belce nakładają się równomiernie. Powietrze zasysane przez wenturi miesza się z cieczą w komorze mieszania, a efektem są duże, wypełnione powietrzem krople, które są mniej podatne na znoszenie niż krople z dysz standardowych. Przed otworem wylotowym pracuje wymienna przysłona wstępna, a nasadka sama ustawia szczelinę w odpowiednim położeniu.

Wersja VK ma wkładkę i przysłonę wstępną z ceramiki, osadzone w oprawie z polimeru. Ceramika jest odporna na ścieranie, więc otwór wolniej się powiększa niż w tworzywie. Kolor nasadki odpowiada kodowi ISO (VisiFlo), a zakres roboczy to 2–8 bar. W katalogu seria obejmuje rozmiary od 015 do 10, z czego wkładki ceramiczne występują w rozmiarach 025–05. Dysza jest dla rolników i firm usługowych, którzy pryskają w wietrznych warunkach lub w pobliżu wrażliwych upraw i chcą ograniczyć znoszenie cieczy.

Zastosowanie

Dysze AIC służą do oprysku całopowierzchniowego w uprawach polowych: herbicydami, fungicydami, insektycydami i nawozami płynnymi. Według producenta ocena jest bardzo dobra dla herbicydów doglebowych, doskonała dla herbicydów układowych i dobra dla środków kontaktowych. Minimalne ciśnienie to około 2,1 bar dla herbicydów doglebowych i układowych, a dla herbicydów kontaktowych po wschodach zaleca się około 5,5 bar i więcej. Optymalna wysokość belki to 50 cm przy rozstawie dysz 50 cm.

Rozmiar 03 daje przy 3 bar 1,18 l/min, czyli 177 l/ha przy 8 km/h, a przy 5 bar 1,52 l/min i 228 l/ha. Dawkę liczysz ze wzoru: l/ha = 600 × wydatek [l/min] ÷ (prędkość [km/h] × rozstaw [m]).

Montaż i eksploatacja

Nasadka Quick TeeJet zakłada się na korpus z gniazdem tego systemu, a dysza ustawia się sama, bez korygowania kąta strumienia. W zestawie jest ciasno pasująca uszczelka. Producent zaleca sito 50 mesh, które nie wchodzi w skład zestawu; ze względu na przysłonę wstępną dysza nie współpracuje z sitem z zaworem zwrotnym 4193A.

Tabele wydatków podano dla wody o temperaturze 21 °C, więc dawkę zawsze sprawdź przy ciśnieniu roboczym. Na całej belce montuj dysze tego samego rozmiaru i koloru ISO, a po wymianie skontroluj wydatek.

Zamienniki i odpowiedniki

Numer OE producenta: AIC11003. Numery referencyjne: 670AIC11003-VK, 670-AIC-11003-VK, 670AIC11003VK.
