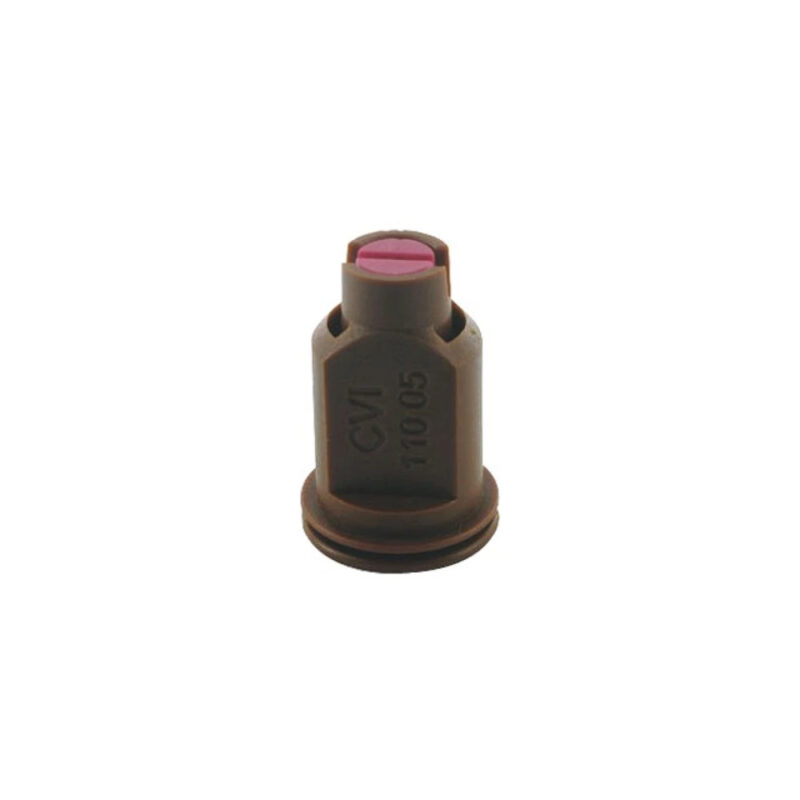

Dysza eżektorowa ceramiczna CVI – 110° 05 brązowy – 30533305 – ALBUZ

Opis

Dysza eżektorowa ceramiczna CVI Albuz – wariant 110° 05 brązowy. Kąt rozpylania 110°; wielkość (kod ISO) 05; kolor korpusu brązowy; wydatek przy 1,5 bar 1,41 l/min.

Parametry

• Kąt rozpylania: 110°
• Wielkość (kod ISO): 05
• Kolor korpusu: brązowy
• Wydatek przy 1,5 bar: 1,41 l/min
• Wydatek przy 2 bar: 1,63 l/min
• Wydatek przy 2,5 bar: 1,82 l/min
• Wydatek przy 3 bar: 2,00 l/min
• Zakres ciśnienia roboczego: 1,5–6 bar
• Zalecane ciśnienie: 2 bar
• Typ dyszy: eżektorowa, antyznoszeniowa, strumień płaski
• Materiał otworu rozpylającego: różowa ceramika ALBUZ
• Mocowanie: kołpak ISO, SW 8
• Długość dyszy: 22 mm
• Zalecana wysokość belki: min. 50–60 cm
• Zalecany filtr siatkowy: 50 mesh
• Homologacja ZNT: tak
• Oznaczenie wielkości: kod koloru ISO
• Zastosowanie: herbicydy, insektycydy, fungicydy, nawozy płynne; uprawy polowe

O serii CVI Albuz

ALBUZ CVI to niskociśnieniowa dysza eżektorowa o płaskim strumieniu, przeznaczona do opryskiwaczy polowych. Działa na zasadzie Venturiego: dwa otwory zasysające powietrze mieszają je z cieczą, dzięki czemu z dyszy wypływają grube, napowietrzone krople. Takie krople są mało podatne na znoszenie, a po uderzeniu w roślinę rozpadają się na drobniejsze, co poprawia penetrację i pokrycie opryskiwanej powierzchni.

Otwór rozpylający wykonano z różowej ceramiki ALBUZ, która zapewnia dużą precyzję i wysoką odporność na ścieranie. Otwory zasysające zaprojektowano tak, aby się nie zatykały, a dyszę można rozłożyć palcami i łatwo wyczyścić. Konstrukcja jest zwarta, ma 22 mm długości i pasuje do każdego typu korpusu, bo korzysta z tego samego kołpaka ISO co dysze płaskostrumieniowe, np. serii AXI. Wielkość dyszy określa kolor zgodny z normą ISO. Seria jest dla rolników i usługodawców opryskujących uprawy polowe, którzy chcą ograniczyć znoszenie cieczy.

Zastosowanie

CVI stosuje się w uprawach polowych do wszystkich środków ochrony roślin, zarówno układowych, jak i kontaktowych (herbicydy, insektycydy, fungicydy), oraz do aplikacji nawozów płynnych. Producent podaje zakres pracy 1,5–6 bar, a katalog wskazuje 2 bar jako ciśnienie zalecane. Zalecana wysokość belki to minimum 50–60 cm nad celem.

Przy 2 bar pojedyncza dysza daje 0,66 l/min (wielkość 02), 0,82 l/min (025), 0,98 l/min (03) i 1,63 l/min (05). Dawkę obliczysz ze wzoru: l/ha = 600 × wydatek [l/min] ÷ (prędkość [km/h] × rozstaw dysz [m]); przy rozstawie 50 cm i prędkości 8 km/h dysza 03 pod ciśnieniem 2 bar da ok. 147 l/ha.

Montaż i eksploatacja

Dyszę mocuje się standardowym kołpakiem ISO (SW 8), takim samym jak w dyszach płaskostrumieniowych ISO. Strumienie 110° muszą zachodzić na siebie, dlatego zachowaj wysokość belki min. 50–60 cm. Producent zaleca filtry siatkowe 80 mesh dla wielkości 015 i 02 oraz 50 mesh dla wielkości 025, 03, 04 i 05.

Dysza rozkłada się palcami, bez narzędzi. Do czyszczenia przepłucz elementy wodą i nie przetykaj otworu twardymi przedmiotami, które mogłyby uszkodzić ceramikę. Na belce stosuj dysze tej samej wielkości, a po wymianie skontroluj wydatek. Przy zabiegach używaj rękawic i odzieży ochronnej.

Zamienniki i odpowiedniki

Numer OE producenta: CVI11005. Numery referencyjne: TVH/27706997, 670CVI110-05, CVI-11005, 670-CVI-110-05, TVH27706997, 670CVI11005.
