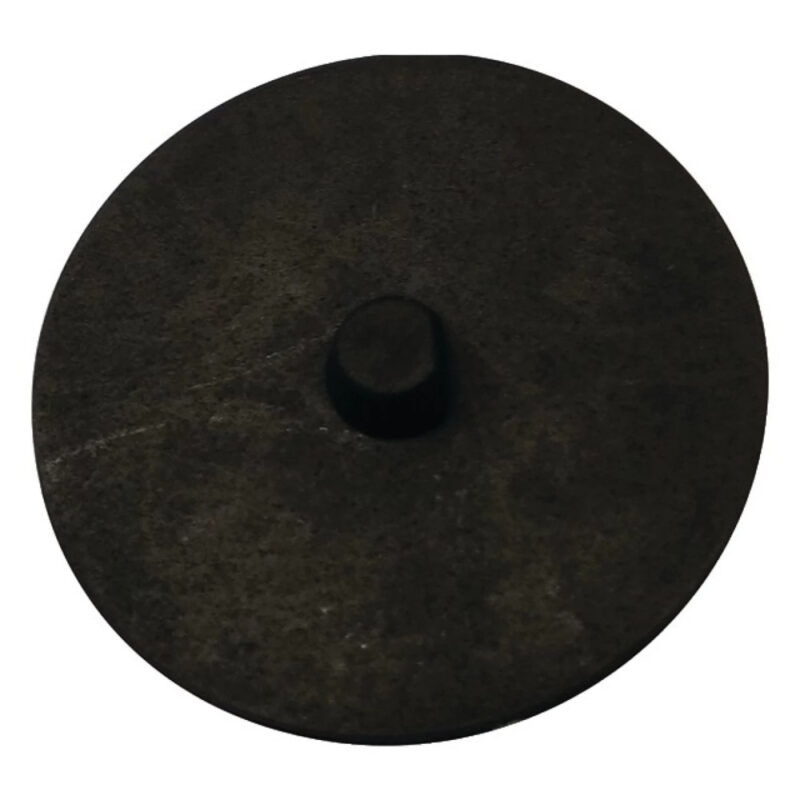

Membrana zaworu przeciwkroplowego ChemSaver – EPDM 0,7 bar – 30534660 – TEEJET

Opis

Membrana zaworu przeciwkroplowego ChemSaver Teejet – wariant EPDM 0,7 bar. Materiał EPDM (standard); ciśnienie otwarcia zaworu 0,7 bar; wersja opcjonalna FKM (Viton).

Parametry

• Materiał: EPDM (standard)
• Ciśnienie otwarcia zaworu: 0,7 bar
• Wersja opcjonalna: FKM (Viton)
• System: Quick TeeJet (korpusy dysz z nasadką bagnetową)
• Maksymalne ciśnienie robocze zaworu: 20 bar
• Otwór montażowy w przewodzie: 9,5 mm

O serii Akcesoria belek Teejet

Akcesoria TeeJet do belek opryskiwaczy uzupełniają system korpusów dysz Quick TeeJet, w którym końcówkę rozpylającą mocuje się w korpusie bagnetową nasadką. W tej grupie nie ma samych dysz, tylko elementy wymienne i przedłużające: membrana zaworu przeciwkroplowego oraz przedłużka korpusu.

Membrana z EPDM pracuje w zaworze ChemSaver, który otwiera się dopiero przy ciśnieniu około 0,7 bara na dyszy. Po wyłączeniu sekcji belki zawór zamyka dopływ cieczy, więc z końcówek nie kapie. Producent oferuje też membranę z FKM (Viton) jako opcję materiałową. Przedłużka z czarnego nylonu z uszczelką EPDM wydłuża korpus Quick TeeJet o 1 cal i odsuwa strumień od elementów konstrukcji belki lub osłon, co ma znaczenie przy dyszach dwustrumieniowych i do nawozów płynnych.

Seria jest przeznaczona dla użytkowników opryskiwaczy polowych oraz serwisów, które utrzymują belki w gotowości do sezonu.

Zastosowanie

Membrana ChemSaver jest częścią zaworów membranowych w korpusach dysz montowanych na przewodach belki o średnicy 1/2″, 3/4″ i 1″ (otwór montażowy 9,5 mm w przewodzie) oraz w korpusach z gwintem wewnętrznym 1/8″ i 1/4″ NPT. Zawór otwiera się przy 0,7 bara na dyszy, a ciśnienie robocze może sięgać 20 bar, co pokrywa typowe zabiegi ochrony roślin i nawożenia płynnego.

Przedłużka wydłuża korpus Quick TeeJet o 1 cal (25,4 mm). Sprawdza się tam, gdzie strumień z dyszy zahacza o profil belki, osłonę lub inny element ramy, zwłaszcza przy dyszach dwustrumieniowych i do nawozów.

Montaż i eksploatacja

Membranę zakłada się w zespole nasadki ChemSaver korpusu dyszy. Przy rozbieraniu zaworu warto obejrzeć także uszczelkę o-ring i gniazdo membrany. Jeśli w zaworze 8355 stosuje się opcjonalną membranę teflonową, wkłada się ją przed membraną gumową EPDM. Materiał membrany, EPDM albo FKM, należy dobrać do stosowanych środków ochrony roślin i nawozów.

Przedłużka ma złącza na ćwierć obrotu: żeńskie z jednej strony i męskie z drugiej, a jej uszczelka jest z EPDM. Po montażu sprawdź szczelność połączeń pod ciśnieniem roboczym.
