Zestaw autopilota Sveaverken F200: kierownica elektryczna, terminal 10,1 cala i odbiornik GNSS

Sveaverken F200 i F200 Max to autopiloty RTK montowane na istniejących ciągnikach, które prowadzą maszynę po zaplanowanych ścieżkach z dokładnością do 2,5 cm. Zestaw składa się z elektrycznej kierownicy z silnikiem, odbiornika GNSS, terminala i czujnika kąta skrętu – bez ingerencji w układ hydrauliczny. Producent, szwedzka firma Sveaverken Svea Agri AB, podaje czas montażu poniżej godziny. F200 ma terminal 10,1 cala, a F200 Max – większy ekran 12,1 cala, dwukrotnie więcej pamięci i rozszerzone funkcje ISOBUS. Zestaw można przenosić między ciągnikami w gospodarstwie.

  • Dokładność 2,5 cm z poprawkami RTK.
  • Prędkość pracy od 0,1 do 26 km/h.
  • Kierownica elektryczna – moment 15 N·m (12 V) lub 20 N·m (24 V).
  • GNSS: GPS, GLONASS, BeiDou i Galileo w dwóch pasmach.
  • Automatyczne nawroty na uwrociach.
  • ISOBUS – terminal maszyn, mapy aplikacyjne, zmienna dawka, sterowanie sekcjami.

Galeria

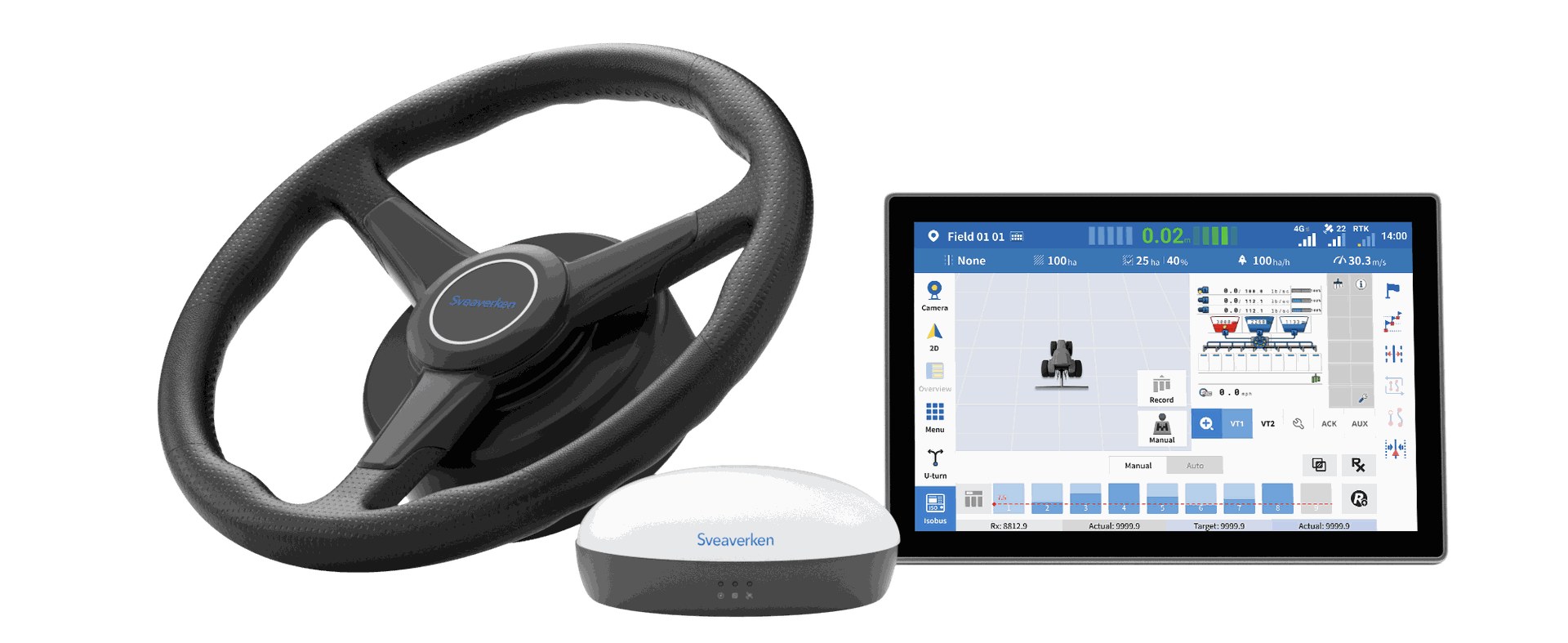

Zestaw Sveaverken F200 Max z terminalem 12,1 cala, kierownicą elektryczną i anteną GNSS

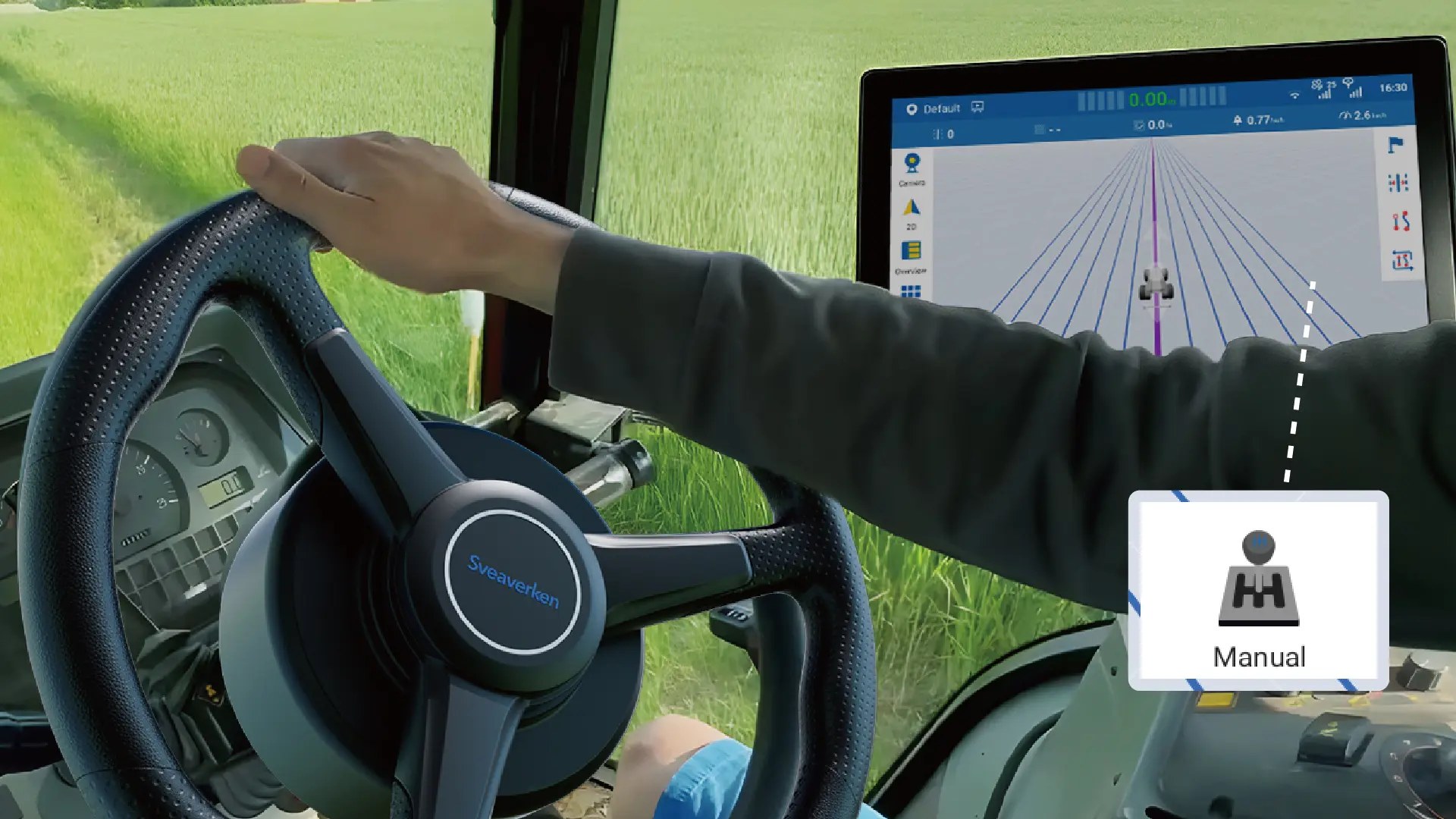

Kierownica elektryczna autopilota Sveaverken zamontowana w kabinie ciągnika

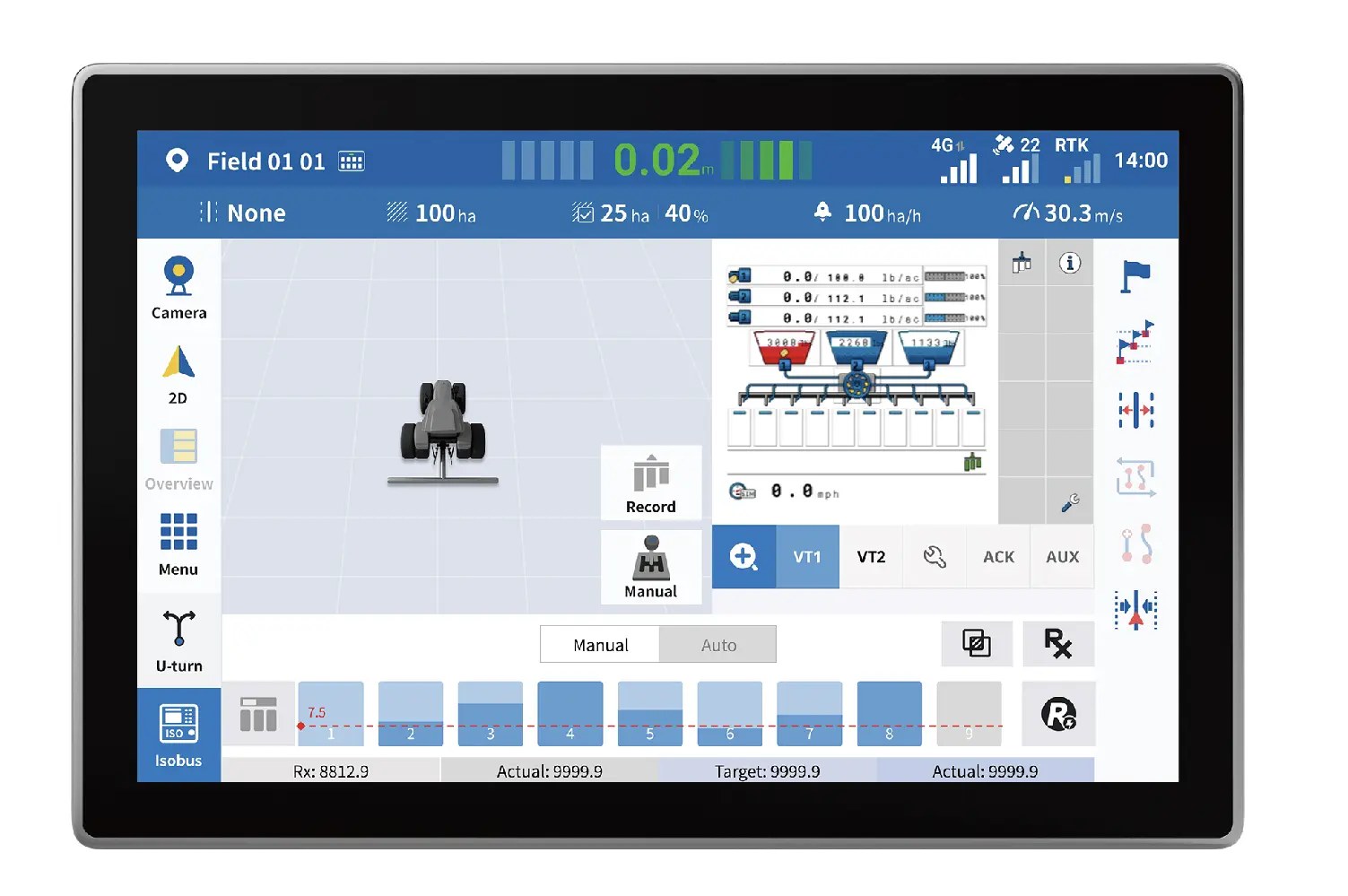

Terminal Sveaverken F200 Max z ekranem ISOBUS i sterowaniem sekcjami

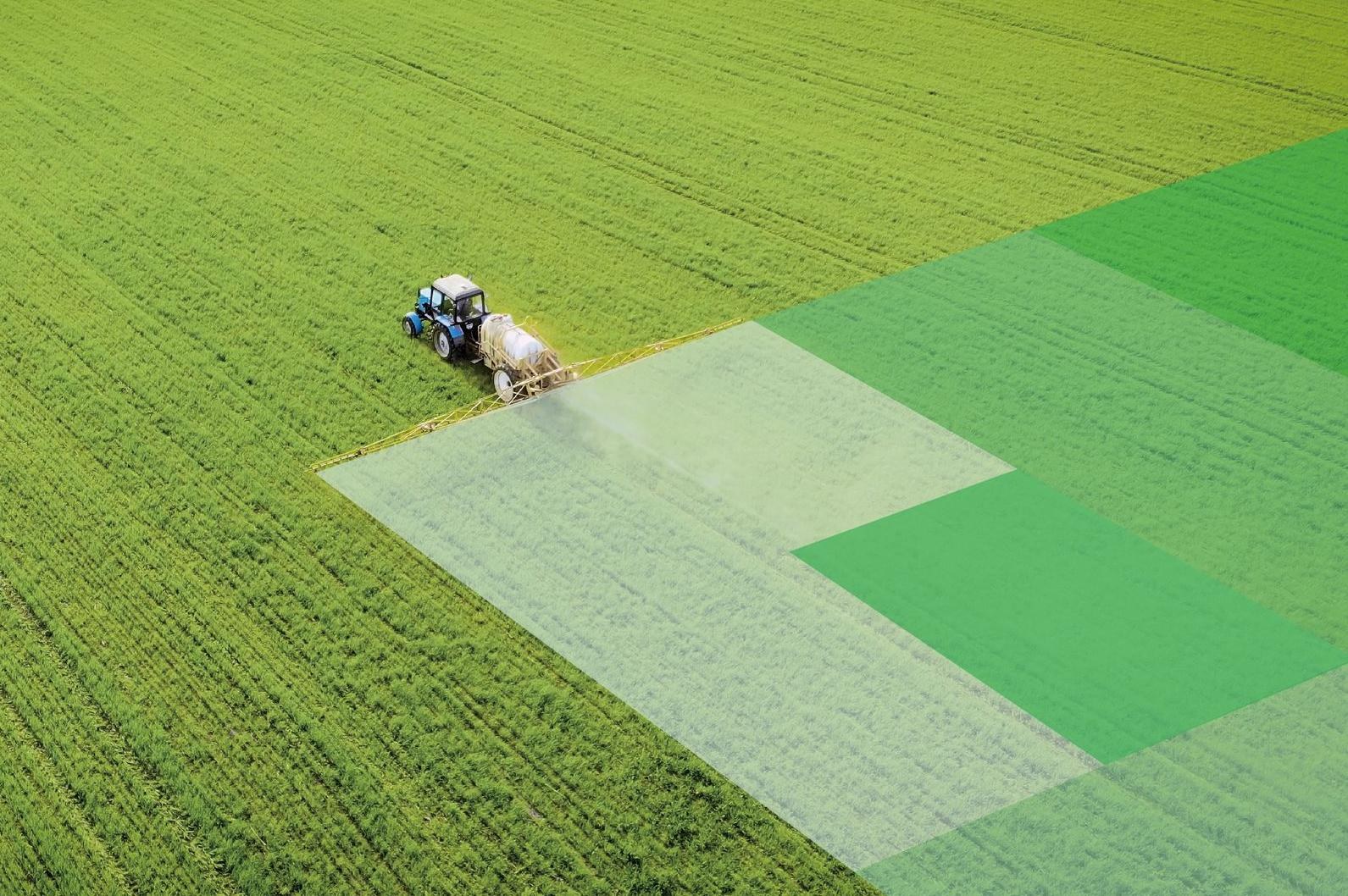

Ciągnik z opryskiwaczem prowadzony autopilotem Sveaverken – sekcje na mapie pola

Prowadzenie, ścieżki i nawroty

Terminal planuje ścieżki na kilka sposobów. W F200 Max dostępne są: linia prosta AB, linia A+, okrąg (pivot), krzywa, grupy linii i linie łączone. System śledzi odchylenie od ścieżki i ostrzega operatora, gdy potrzebna jest korekta. Na uwrociu funkcja AUX Turn jednym przyciskiem wykonuje nawrót do sąsiedniego przejazdu, a Smart Turn planuje przejazdy i nawroty dla całego pola. Producent deklaruje utrzymanie dokładności także na stokach do 20°. Konfiguracja ogranicza się do wpisania podstawowych wymiarów ciągnika – system sam dobiera parametry sterowania. Operator może w każdej chwili przejąć kierownicę, a moduł Easy Switch przełącza tryby przyciskiem lub pedałem.

Poprawki RTK i terminal

Odbiornik korzysta z czterech systemów satelitarnych: GPS L1/L2, GLONASS L1/L2, BeiDou B1I/B2I i Galileo E1/E5b. Dokładność 2,5 cm daje RTK z sieci przez 4G lub z własnej stacji bazowej. Według serwisu Future Farming bez RTK system może przejść na darmową usługę PPP o dokładności rzędu 10 cm albo na poprawki SBAS. Terminal F200 ma ekran 10,1 cala o rozdzielczości 1280 × 800 i jasności ponad 500 nitów oraz szczelność IP65. F200 Max ma pojemnościowy ekran dotykowy 12,1 cala, 4 GB RAM i 16 GB pamięci, gniazdo karty SIM i dwa porty USB-C. Obraz z kamery 1080p wyświetla się na terminalu.

ISOBUS i dane z pola

F200 Max obsługuje terminal uniwersalny ISOBUS (UT/VT) z mapą prowadzenia w małym oknie oraz funkcje TC-BAS (dokumentacja zadań), TC-GEO (zmienna dawka według map aplikacyjnych), TC-SC (automatyczne sterowanie sekcjami) i AUX-N (joystick), z certyfikacją AEF. Opryskiwacz czy rozsiewacz ISOBUS można więc obsługiwać z jednego ekranu. Dla każdego pola zapisuje się granice, ścieżki i historię zadań, a dane trafiają do systemu zarządzania gospodarstwem lub są eksportowane w formatach GIS. Opcjonalny moduł bezprzewodowy pokazuje na terminalu obroty, obciążenie i temperaturę silnika, a czujnik podniesienia narzędzia automatycznie liczy obrobioną powierzchnię. Easy Change Kit pozwala szybko przełożyć autopilota na inny ciągnik.

Wersje autopilota Sveaverken F200

Wersja Terminal Pamięć Kierownica ISOBUS
F200 10,1″ LED, 1280 × 800, IP65 4 GB RAM 380 mm, 15/20 N·m (12/24 V), IP65 UT, zmienna dawka, sterowanie sekcjami
F200 Max 12,1″ pojemnościowy dotykowy 4 GB RAM, 16 GB ROM 380 mm obszyta skórą syntetyczną, 15/20 N·m (12/24 V), IP65 UT/VT, TC-BAS, TC-GEO, TC-SC, AUX-N (AEF)

Dane według stron Sveaverken (sveaverken.com).

Specyfikacja Sveaverken F200 i F200 Max

Odbiornik GNSS i dokładność

Systemy i pasma GPS L1/L2; GLONASS L1/L2; BDS B1I/B2I; Galileo E1/E5b
Wymiary odbiornika 162 × 67 mm
Szczelność odbiornika IP67
Dokładność 2,5 cm (RTK)
Zakres prędkości 0,1–26 km/h
Temperatura pracy od -20 do 70°C

Terminal F200 10,1″, 1280 × 800, ponad 500 nitów, 275 × 180 × 40 mm, IP65, 4 GB RAM
Terminal F200 Max 12,1″ dotykowy pojemnościowy, 4 GB RAM, 16 GB ROM, SIM, 2 × USB-C; odbiór radio, satelita, 4G
Zasilanie terminala 9–36 V
Silnik kierownicy (F200 Max) Ø 180 mm, wysokość 77 mm
Moment kierownicy 15 N·m przy 12 V; 20 N·m przy 24 V
Czujnik kąta skrętu (F200 Max) 5 V, do 200 Hz, rozdzielczość poniżej 0,1°, IP67
Kamera 1920 × 1080 (1080p), 9–36 V; F200 Max: kąt widzenia 120°, 0,1 lx

Dane według stron Sveaverken (sveaverken.com) oraz katalogu Future Farming (futurefarming.com).

Pliki do pobrania

Pełne dane techniczne autopilotów F200 i F200 Max są dostępne na stronie producenta; na życzenie prześlemy je e-mailem.

Dla kogo autopilot F200

Autopilot prowadzi ciągnik po zaplanowanych ścieżkach przy uprawie, siewie, nawożeniu i oprysku. Zestaw służy do doposażenia ciągników, które już pracują w gospodarstwie. Producent wymienia zgodność m.in. z ciągnikami Case IH, Claas, John Deere, Fendt, New Holland i Massey Ferguson. Zgodność konkretnego ciągnika, np. Kubota M6002 z oferty HBT, warto sprawdzić przed zamówieniem. F200 wystarczy do samego prowadzenia, a F200 Max ma większe możliwości przy pracy z opryskiwaczem lub rozsiewaczem ISOBUS, np. KUHN AXIS. Więcej rozwiązań w dziale rolnictwo precyzyjne.

Najczęstsze pytania o Sveaverken F200

Jaką dokładność daje Sveaverken F200?

Do 2,5 cm z poprawkami RTK, w zakresie prędkości od 0,1 do 26 km/h.

Nie. Według Future Farming zestaw z przykręcaną kierownicą elektryczną nie wymaga zaworu hydraulicznego, a producent podaje czas montażu poniżej godziny.

Ma ekran 12,1 cala zamiast 10,1 cala, 16 GB pamięci, dłuższą o 2 m wiązkę główną i rozszerzone ISOBUS: TC-BAS, TC-GEO, TC-SC i AUX-N.

Tak, zestaw jest przenośny, a Easy Change Kit przyspiesza zmianę ciągnika.
