Chwytak sortujący Rabaud R-GRIP na minikoparce przenoszący duży kamień

Rabaud R-GRIP to hydrauliczne chwytaki sortujące montowane na minikoparkach. Służą do przenoszenia kamieni i narzutu kamiennego, sortowania materiału w recyklingu, drobnych prac rozbiórkowych, a z odpowiednią nakładką – do układania krawężników czy chwytania kłód. Gama obejmuje trzy modele dla koparek od 1,5 do 6 t, a obrotowy rotator pozwala ustawić szczęki w dowolnym kierunku bez manewrowania koparką.

  • Koparki 1,5–6 t – trzy wielkości chwytaka.
  • Szczęki ze stali HARDOX z odwracalnymi, wymiennymi ostrzami.
  • Rotator z obrotem bez ograniczeń – precyzyjne układanie ładunku.
  • Synchroniczne zamykanie szczęk i siła zacisku do 14 176 daN.
  • Ażurowe szczęki – woda i pył przechodzą, sortowany materiał zostaje.

Galeria

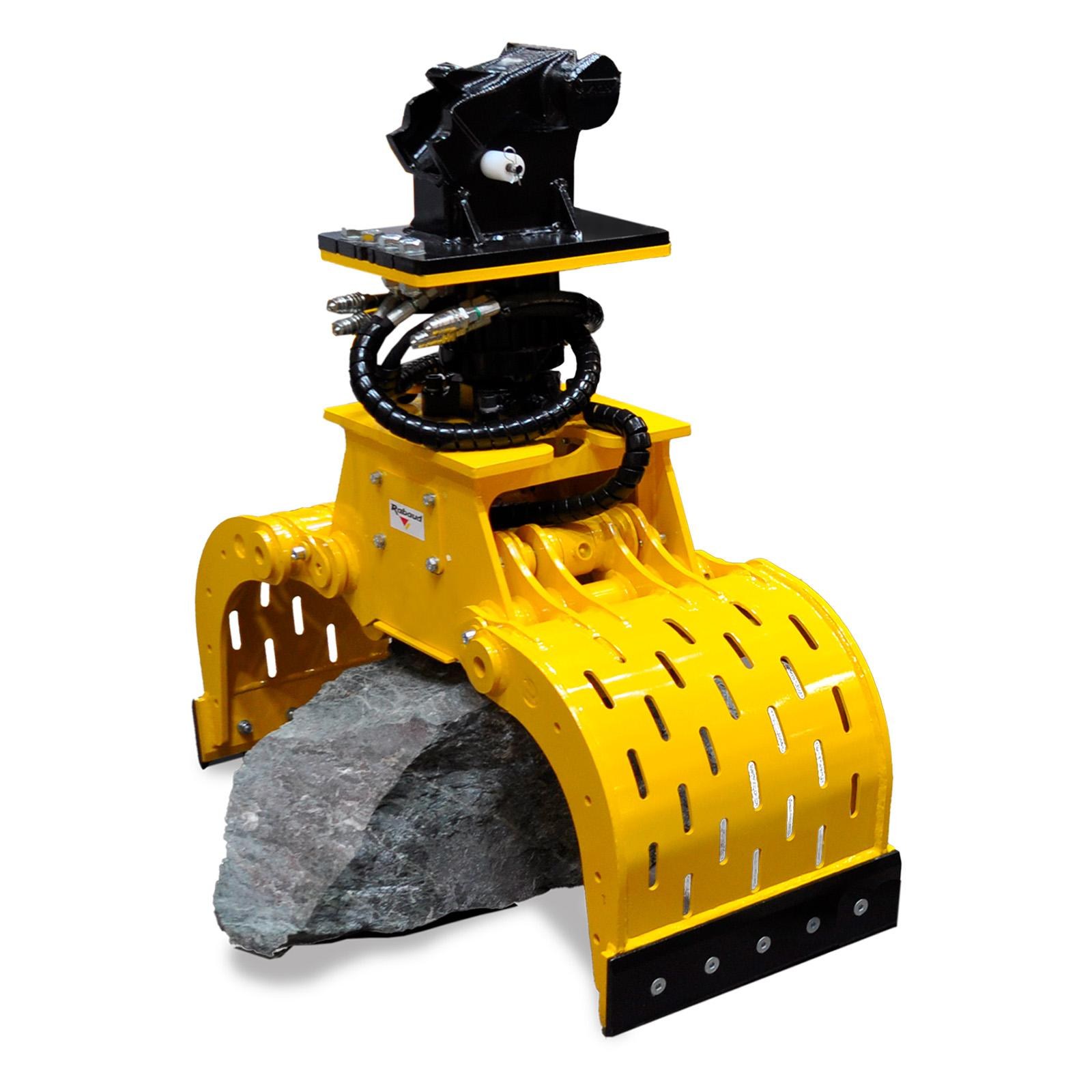

Chwytak sortujący Rabaud R-GRIP 25/45 z rotatorem i ażurowymi szczękami

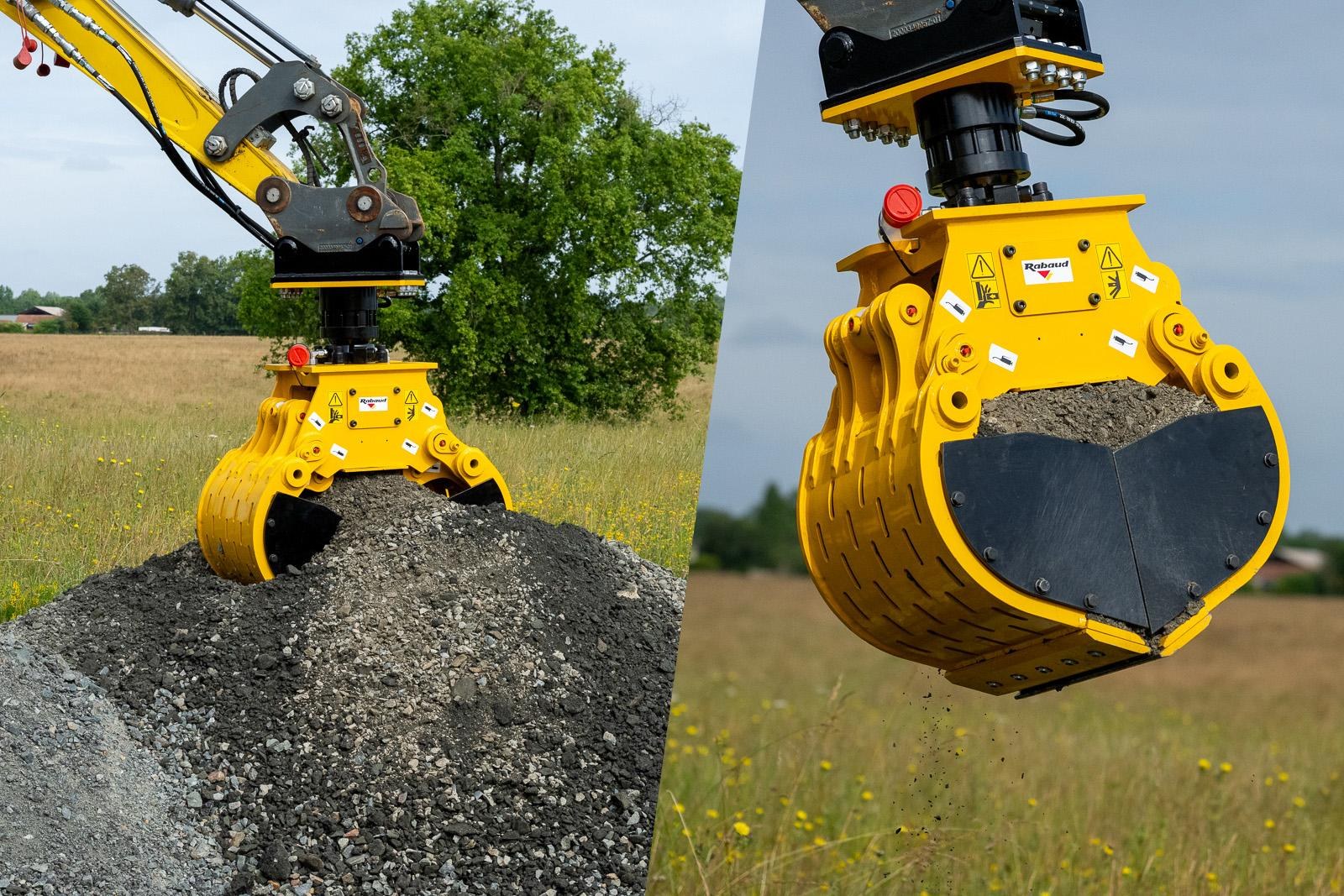

Rabaud R-GRIP ze ściankami bocznymi zamieniającymi chwytak w łyżkę do kruszywa

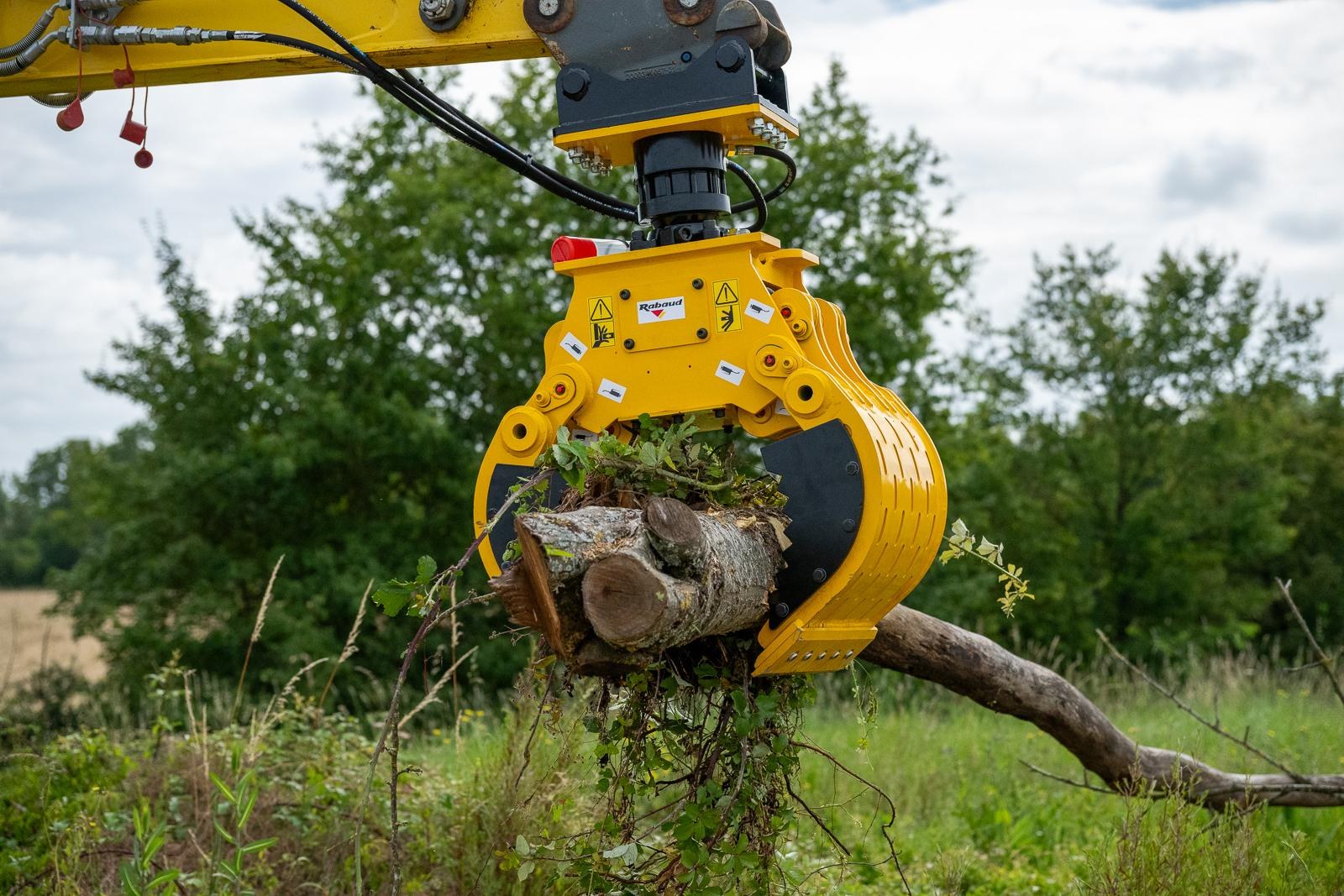

Rabaud R-GRIP z zestawem SUPER GRIP chwytający kłodę z gałęziami

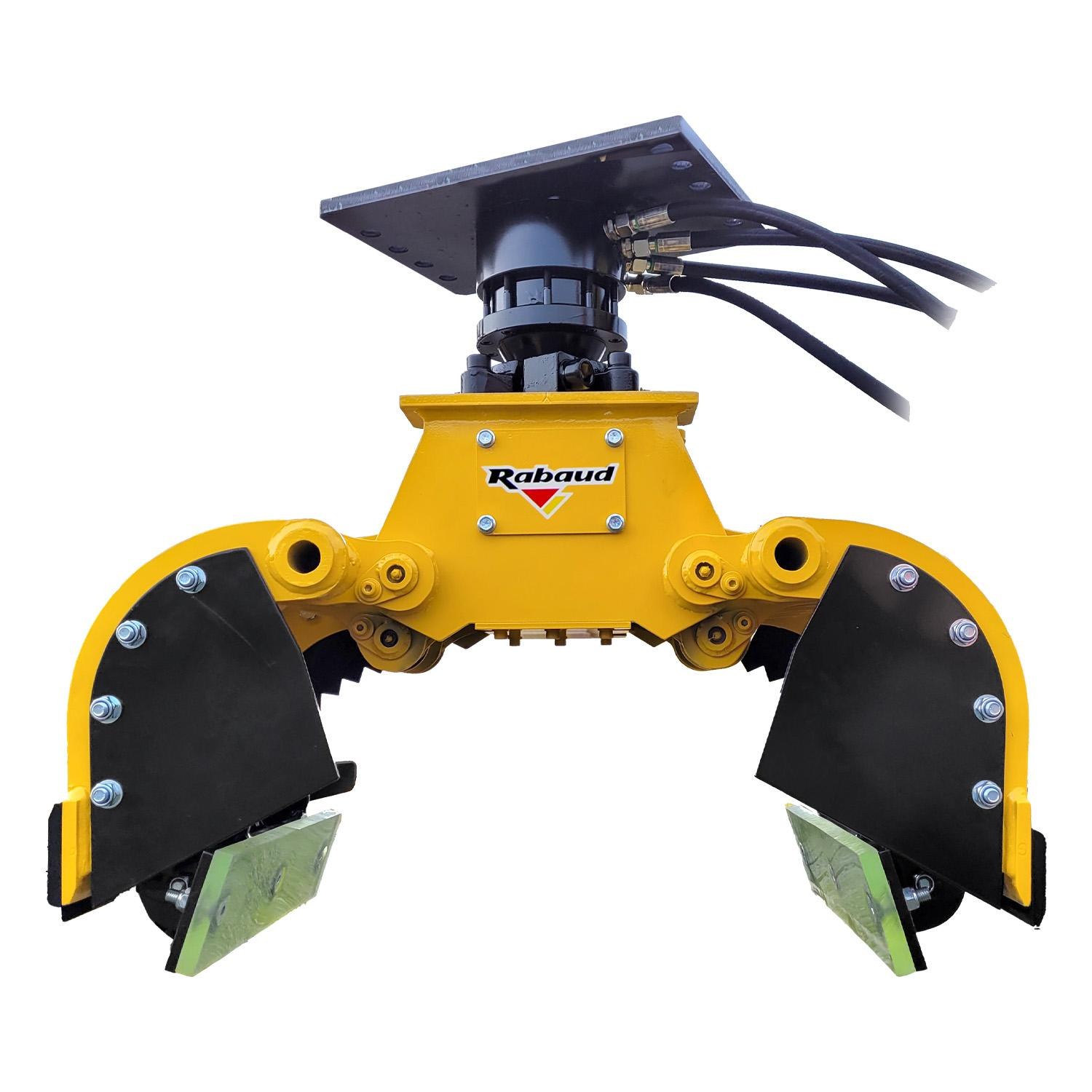

Chwytak Rabaud R-GRIP 15/25 z nakładkami do krawężników

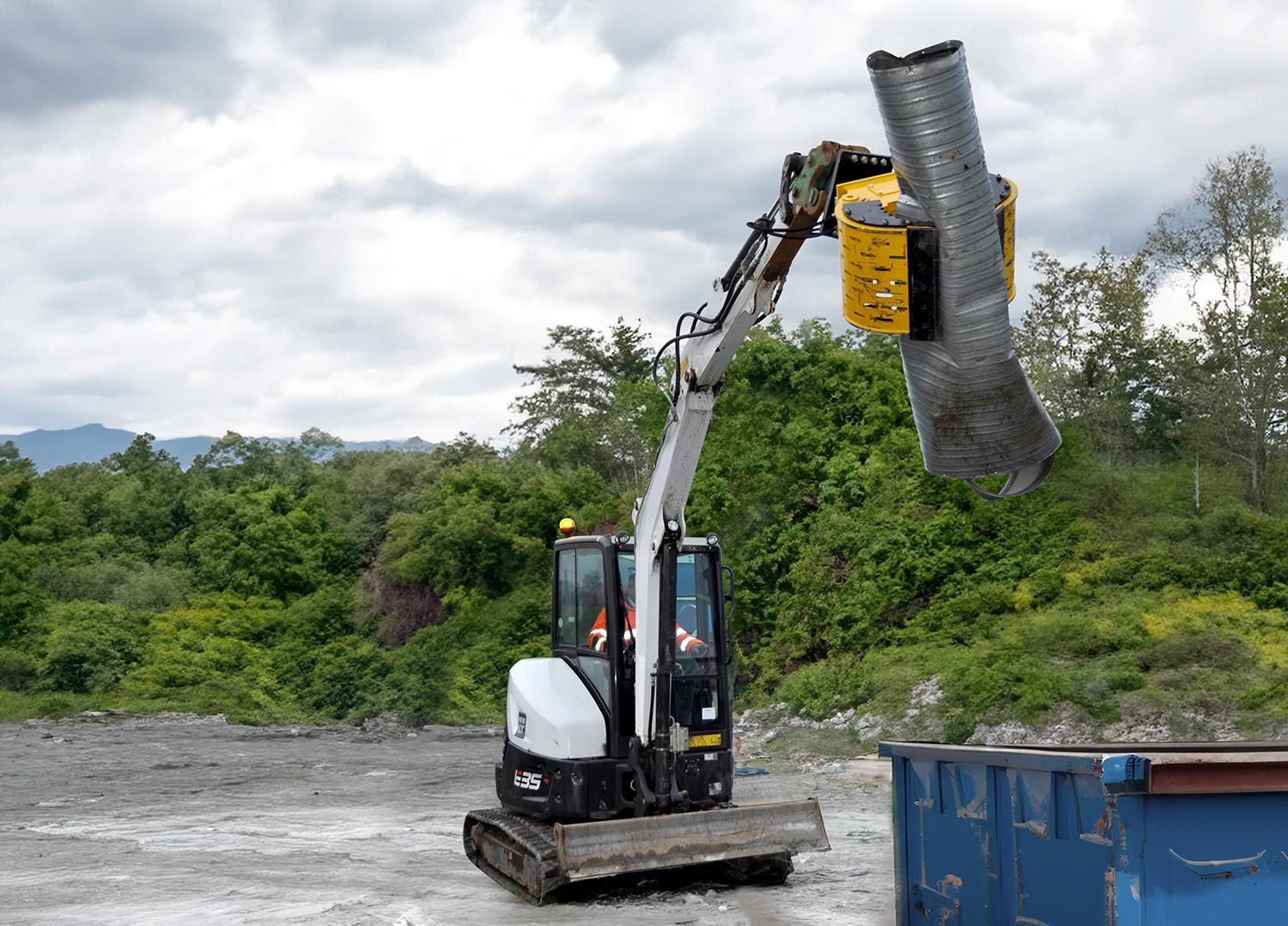

Minikoparka z chwytakiem Rabaud R-GRIP przenosząca rurę

Konstrukcja szczęk

Szczęki chwytaka wykonano ze stali trudnościeralnej HARDOX, a ich krawędzie robocze tworzą odwracalne ostrza, które po zużyciu jednej strony obraca się lub wymienia. Ażurowa konstrukcja skorup zatrzymuje kamienie i odpady, a przepuszcza wodę i pył, co ułatwia sortowanie. Obie szczęki zamykają się synchronicznie, więc chwyt jest równy i pewny także przy nieregularnych ładunkach. Siłownik zamykający schowano w ramie chwytaka, gdzie jest osłonięty przy intensywnej pracy. Chwytak można zamówić w wersji stałej albo z rotatorem.

Rotator i zasilanie

Rotator obraca chwytak bez ograniczenia kąta, dzięki czemu kamień, krawężnik czy element rozbiórkowy ustawia się dokładnie tam, gdzie trzeba, bez przestawiania koparki. Producent zaleca dla siłownika szczęk przepływ 30 l/min (R-GRIP 15/25) lub 40 l/min (25/45 i 45/80), a dla rotatora 20 l/min; maksymalne ciśnienie w obu obwodach wynosi 250 bar. Siła zacisku podawana przy 200 bar rośnie od 3927 daN w najmniejszym modelu do 14 176 daN w największym. Do montażu na własnym szybkozłączu dostępna jest płyta standardowa z ośmioma otworami.

Nakładki rozszerzające zastosowania

Do szczęk przykręca się opcjonalne nakładki. Ścianki boczne zamykają chwytak jak łyżkę, co pozwala przenosić ziemię i piasek. Zestaw SUPER GRIP z ząbkowanymi ściankami poprawia chwyt śliskich materiałów – kłód, gałęzi czy gładkich elementów metalowych. Nakładki do krawężników ułatwiają układanie obrzeży i krawężników przy budowie dróg i w architekturze krajobrazu. Dzięki temu jedna minikoparka z R-GRIP obsługuje sortowanie, przeładunek i montaż, bez zmiany nośnika.

Modele Rabaud R-GRIP

Model Koparka Szerokość szczęki Siła zacisku (200 bar) Masa bez / z rotatorem
R-GRIP 15/25 1,5–3 t 420 mm 3927 daN 87 / 110 kg
R-GRIP 25/45 3–4,5 t 480 mm 10 053 daN 212 / 235 kg
R-GRIP 45/80 4,5–6 t 550 mm 14 176 daN 277 / 300 kg

Dane według karty R-GRIP na rabaud.com. Największe rozwarcie szczęk – 1283 mm – ma model 45/80.

Specyfikacja Rabaud R-GRIP

Hydraulika

Przepływ zalecany – siłownik szczęk 30 l/min (15/25); 40 l/min (25/45, 45/80)
Przepływ zalecany – rotator 20 l/min
Ciśnienie maks. 250 bar (siłownik i rotator)
Rotator obrót bez ograniczeń

R-GRIP 15/25 0,49 × 0,42 × 0,53 m
R-GRIP 25/45 0,68 × 0,48 × 0,73 m
R-GRIP 45/80 0,74 × 0,55 × 0,82 m

Płyta standardowa 8 otworów, bez śrub – do własnej adaptacji
SUPER GRIP ząbkowane ścianki do śliskich materiałów
Zestaw łyżki chwytakowej ścianki boczne do ziemi i piasku
Zestaw do krawężników nakładki do układania krawężników

Dane według karty R-GRIP na rabaud.com (stan 2026) oraz informacji producenta.

Pliki do pobrania

Informacja producenta opisuje wprowadzenie chwytaków R-GRIP i nakładki dodatkowe. Aktualna karta trzech modeli jest na stronie Rabaud.

Jak dobrać R-GRIP

Model dobiera się do masy minikoparki: 15/25 do maszyn 1,5–3 t, 25/45 do 3–4,5 t, 45/80 do 4,5–6 t. Trzeba też sprawdzić, czy koparka ma obwód hydrauliczny dla rotatora – w przeciwnym razie lepsza będzie wersja stała. Firmy brukarskie i drogowe skorzystają z nakładek do krawężników, a zakłady recyklingu i rozbiórek – z ażurowych szczęk do sortowania. Do tej samej minikoparki Rabaud oferuje też łyżkę mieszającą TURBOMIX 117 GB, kafar VIBRESCOPIC PRO oraz głowice mulczujące XYLOR PE.

Najczęstsze pytania o Rabaud R-GRIP

Na jakie koparki pasuje R-GRIP?

Na minikoparki od 1,5 do 6 t – w trzech wielkościach dopasowanych do masy maszyny.

Tak, wersja z rotatorem obraca się bez ograniczenia kąta; dostępna jest też wersja stała.

Tak, z opcjonalnym zestawem nakładek do krawężników.
